Montaje en balcón

Xiamen Honor Energy fabrica sistemas y componentes de montaje solar para diferentes entornos de instalación fotovoltaica, con una gestión de calidad respaldada por la norma ISO 9001 y los requisitos de cumplimiento de productos y mercados relevantes.

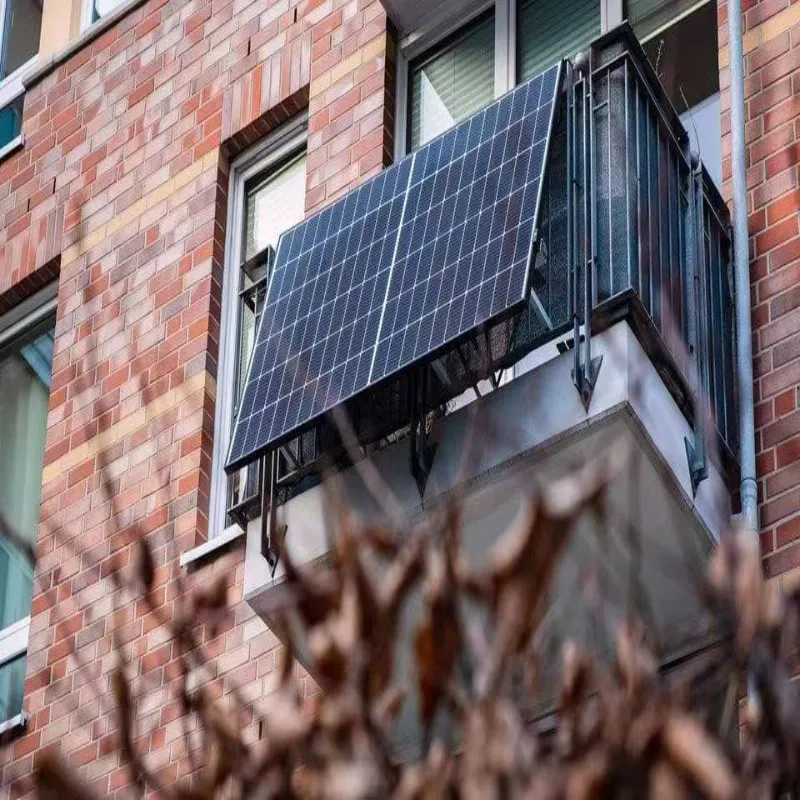

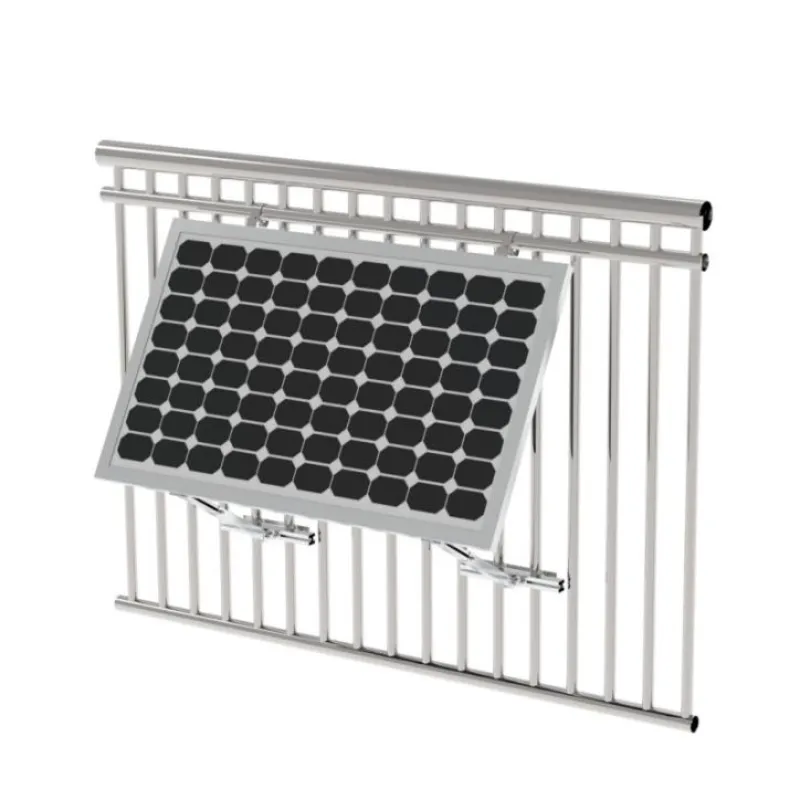

El montaje en balcón está diseñado para instalaciones fotovoltaicas donde una estructura de montaje en techo convencional no es práctica. Su configuración con abrazadera conecta la estructura de montaje del panel solar a una barandilla de balcón compatible, evitando la necesidad de perforar la barandilla durante la instalación.

Esta configuración es particularmente adecuada para instalaciones en balcones y terrazas donde el espacio de montaje disponible es limitado o no es deseable realizar perforaciones permanentes. La idoneidad de la instalación debe confirmarse según la estructura de la barandilla, las especificaciones del módulo fotovoltaico, las condiciones del sitio y los requisitos locales aplicables.

Características

Instalación con abrazadera

La estructura de montaje se fija directamente a barandillas de balcón compatibles sin necesidad de taladrar la barandilla. Esto reduce el trabajo de modificación estructural durante la instalación y proporciona una opción de montaje para balcones donde el montaje convencional en techo no está disponible o no es adecuado.

El sistema está diseñado para diámetros de barandilla de hasta 52 mm, dependiendo del perfil de barandilla real y de la configuración de montaje.

Ángulo de inclinación ajustable

El sistema de montaje proporciona un rango de inclinación ajustable de 15° a 30°. El ángulo se puede seleccionar según la orientación del balcón, la disposición de los módulos, el espacio disponible y las condiciones de instalación.

La estructura ajustable también permite modificar la posición del panel cuando cambian los requisitos de instalación.

Aluminio AL6005-T5 y acero inoxidable SUS304

La estructura de montaje principal utiliza aluminio AL6005-T5, mientras que se utiliza acero inoxidable SUS304 para componentes y sujetadores específicos.

La combinación proporciona una estructura de montaje de aluminio liviana con componentes de acero inoxidable seleccionados para aplicaciones de montaje fotovoltaico en exteriores. Los materiales son adecuados para una exposición prolongada a condiciones exteriores normales, sujeto a las condiciones ambientales del lugar de instalación.

Compatible con paneles solares con marco de 30 a 35 mm

El soporte solar para balcón está diseñado para paneles solares enmarcados con un grosor de marco de 30 a 35 mm.

El espesor del marco del panel es un parámetro de compatibilidad importante, pero la compatibilidad final también debe considerar las dimensiones del módulo, el perfil del marco, el peso y la configuración de montaje. Para aplicaciones de proyectos, Xiamen Honor Energy puede revisar las dimensiones relevantes del panel y la barandilla antes de la producción.

Uso compacto del espacio del balcón

La estructura de montaje está diseñada alrededor de la barandilla del balcón existente, lo que permite instalar módulos fotovoltaicos sin utilizar una estructura de montaje en techo convencional.

Esto lo hace adecuado para balcones, terrazas, patios y otras aplicaciones fotovoltaicas de espacio limitado. La disposición final del módulo depende de la longitud de la barandilla disponible, la disposición del balcón, las dimensiones del módulo y los requisitos estructurales aplicables.

Vida útil diseñada para más de 20 años

El soporte solar para balcón tiene una vida útil diseñada de más de 20 años.

El producto combina aluminio AL6005-T5 y acero inoxidable SUS304 con una estructura de montaje diseñada para aplicaciones fotovoltaicas en exteriores a largo plazo. Xiamen Honor Energy ofrece una garantía de 10 años, sujeta a los términos y condiciones de garantía aplicables.

Especificaciones técnicas

Preguntas frecuentes:

P1: ¿Este soporte requiere taladrar la barandilla del balcón?

No. El soporte solar para balcón Xiamen Honor Energy utiliza una configuración de abrazadera que se fija a barandillas de balcón compatibles sin perforar la barandilla. Se deben verificar la estructura de la barandilla y los requisitos de instalación locales antes de la instalación.

P2: ¿Qué paneles solares son compatibles con este soporte para balcón?

El soporte está diseñado para paneles solares enmarcados con un grosor de marco de 30 a 35 mm. La compatibilidad final también debe confirmarse según las dimensiones del panel, el perfil del marco, el peso y la configuración de montaje.

P3: ¿Qué tamaños de barandillas son compatibles con el sistema de montaje?

La compatibilidad de barandillas especificada es de hasta 52 mm de diámetro. La compatibilidad real depende del perfil de la barandilla, la geometría, el espacio de montaje disponible y la configuración de la abrazadera.

P4: ¿Qué ángulo de inclinación se puede ajustar?

El sistema de montaje proporciona un rango de inclinación ajustable de 15° a 30°. El ángulo apropiado depende de la orientación del balcón, la disposición de los paneles, las condiciones de sombra y los requisitos del sitio.

P5: ¿Qué materiales se utilizan para el soporte solar?

La estructura de montaje principal utiliza aluminio AL6005-T5 y acero inoxidable SUS304. Estos materiales se seleccionan para los requisitos estructurales y exteriores del sistema de montaje.

P6: ¿Puedes comprobar la compatibilidad antes de la producción?

Sí. Xiamen Honor Energy puede revisar las especificaciones relevantes del módulo fotovoltaico, las dimensiones del marco del módulo, las dimensiones de las barandillas y los dibujos del proyecto para determinar si la configuración de montaje estándar es adecuada.

Control de fábrica y calidad

Xiamen Honor Energy fabrica componentes de montaje solar mediante procesos controlados de producción e inspección que cubren la inspección de materiales, conformado o mecanizado, tratamiento de superficies, ensamblaje y verificación final.

El control de calidad se centra en:

El control de materiales y dimensiones ayuda a mantener la coherencia entre los componentes de montaje y la configuración de instalación fotovoltaica prevista.

Para pedidos de proyectos, las especificaciones del producto y los requisitos de montaje se pueden revisar de acuerdo con el módulo, la barandilla y las condiciones de instalación aplicables.

Las opciones de embalaje incluyen tarimas de madera y tarimas de acero para exportación, y el método de embalaje se selecciona según las dimensiones, cantidades y requisitos de transporte de los componentes.

Certificaciones

Xiamen Honor Energy opera bajo un sistema de gestión de calidad ISO 9001 para sus actividades de fabricación.

Los requisitos relevantes del producto y del mercado incluyen:

· Sistema de Gestión de Calidad ISO 9001

· Requisitos de cumplimiento relacionados con CE

· Requisitos relacionados con JIS, cuando corresponda

La documentación de cumplimiento aplicable depende de la configuración del producto, la aplicación de instalación y el mercado de destino.
