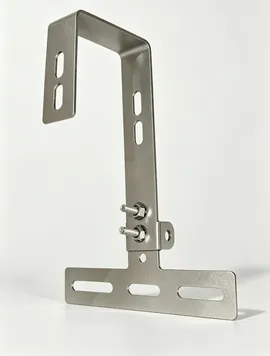

Gancho para techo de tejas solares tipo T ajustable con doble perno

Material

Este tipo de gancho para techo de tejas solares tipo T ajustable con doble perno del proveedorEnergía de honor de Xiamenadopta estrictamente: Acero inoxidable SUS304;

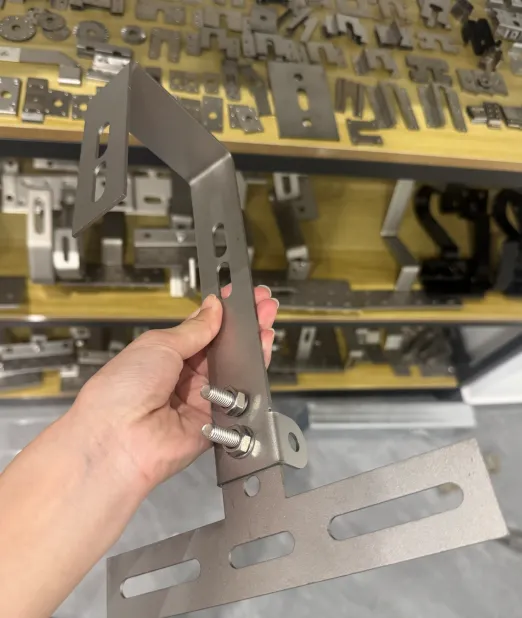

También está disponible una aleación de aluminio con acabado en polvo (la versión con recubrimiento en polvo gris se muestra en la imagen).

Características estructurales

· Pernos de bloqueo dobles: aseguran el brazo vertical y permiten una amplia gama de ajustes de ángulo, encajando perfectamente en baldosas de formas irregulares con grandes diferencias de altura, como baldosas españolas, baldosas en forma de S y baldosas esmaltadas.

· Agujeros ranurados en el brazo vertical: permiten el ajuste de altura vertical.

· Base en forma de T con ranuras alargadas: admite el ajuste horizontal para una fijación firme a las vigas del techo.

· Bent Top Lug: Para conexión con rieles de montaje solar.

Diferencia con el gancho para azulejos tipo T normal

Este gancho para techo de tejas solares tipo T ajustable con doble perno viene con una sección superior doblada en ángulo, lo que brinda un recorrido de ajuste de ángulo mucho mayor. Está especialmente diseñado para cubiertas con tejas profundamente curvadas.

la ventaja

· La capacidad de ajuste en 3 direcciones (altura, posición horizontal y amplio rango de ángulo) se adapta a tejas irregulares y profundamente curvadas, como tejas españolas, tejas tipo S y tejas vidriadas.

· Los pernos de bloqueo dobles garantizan una fijación en ángulo estable para tejados resistentes e irregulares

· Hecho de acero inoxidable SUS304 de alta resistencia (aluminio con recubrimiento en polvo opcional), de 3 a 4 mm de espesor para una alta capacidad de carga y resistencia al viento.

· Los orificios ranurados alargados reducen en gran medida la dificultad de instalación en el sitio

· Garantía de 10 años con una vida útil de 25 años, probada para proyectos solares del Sudeste Asiático

Cómo instalar el gancho para techo de tejas solares tipo T ajustable con doble perno

1. Coloque el punto de instalación en las vigas del techo y levante la teja.

2. Fije la base en forma de T a las vigas. Las ranuras alargadas permiten un ajuste fino horizontal.

3. Afloje los pernos del brazo vertical y deslice el gancho hacia arriba y hacia abajo para establecer la altura adecuada.

4. Ajuste el ángulo de la orejeta curvada superior aflojando los pernos de bloqueo dobles. Apriete ambos pernos firmemente una vez que obtenga el ángulo correcto.

5. Monte los rieles solares en el gancho superior con pernos. Vuelva a verificar el nivel.

6. Restablecer las baldosas y realizar un tratamiento impermeabilizante en el punto de penetración.

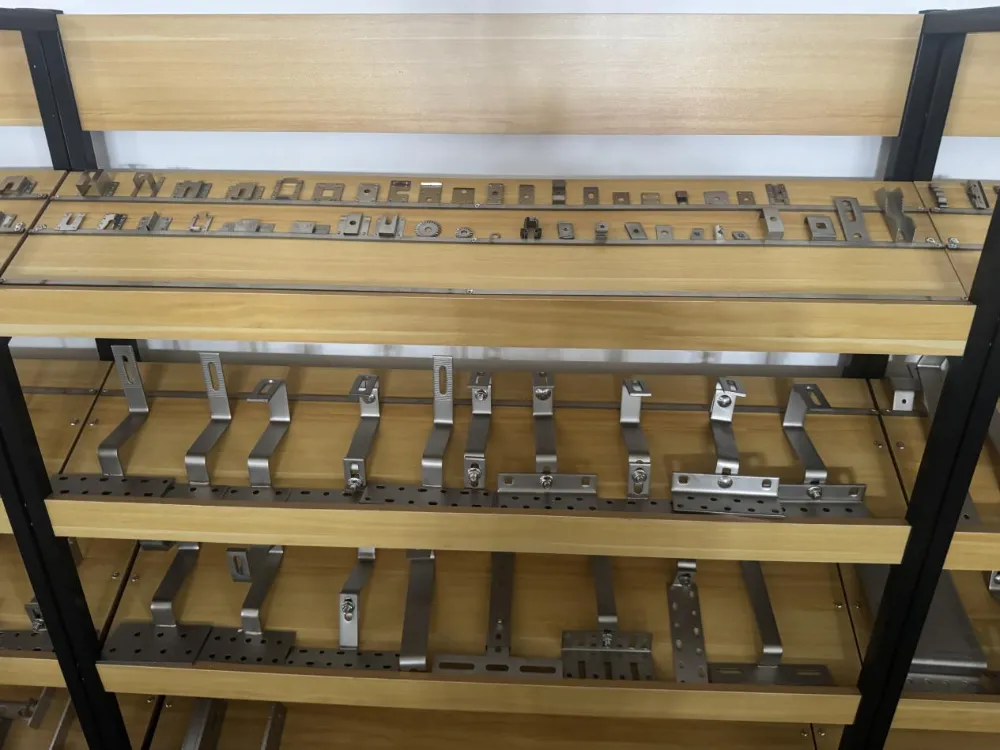

Serie de ganchos para techo de tejas solares ajustables

Contamos con una amplia variedad de soportes de montaje ajustables. No dude en contactarnos para cualquier consulta.
