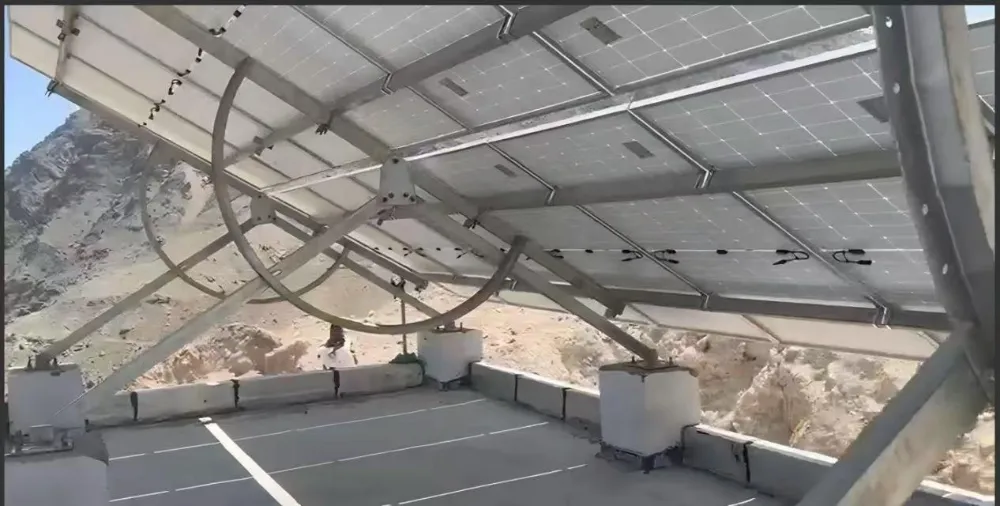

Montaje en suelo de acero al carbono con inclinación manual y fácil operación

El soporte de suelo de acero al carbono con inclinación manual y fácil de operar fabricado por el sistema Xiamen Honor Energy está construido principalmente con acero al carbono, que posee inherentemente una excelente resistencia y capacidad de carga, lo que le permite soportar de manera estable los equipos instalados en él, como los módulos fotovoltaicos en escenarios de aplicaciones comunes.

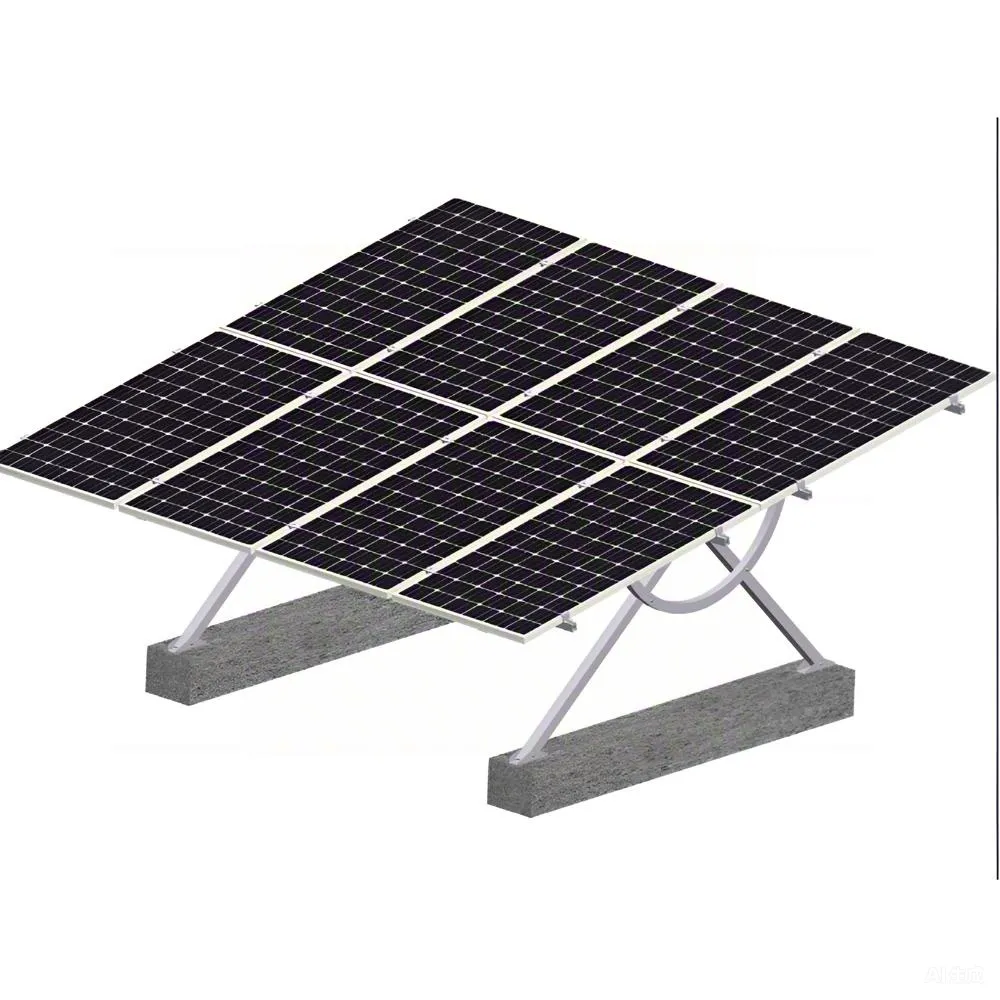

El soporte de suelo de acero al carbono con inclinación ajustable es una estructura de soporte de suelo hecha principalmente de acero al carbono, cuya característica clave es su capacidad para ajustar de manera flexible el ángulo de instalación.

Especificación

Entornos de aplicación adecuados

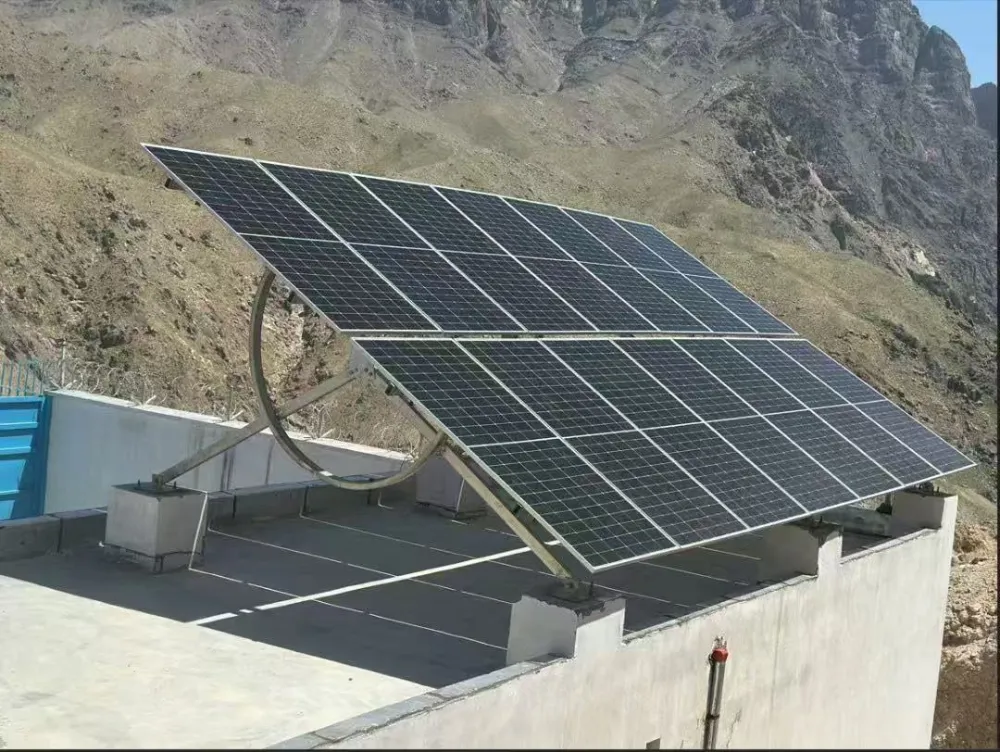

1. Tejados planos de hormigón para edificios comerciales e industriales.

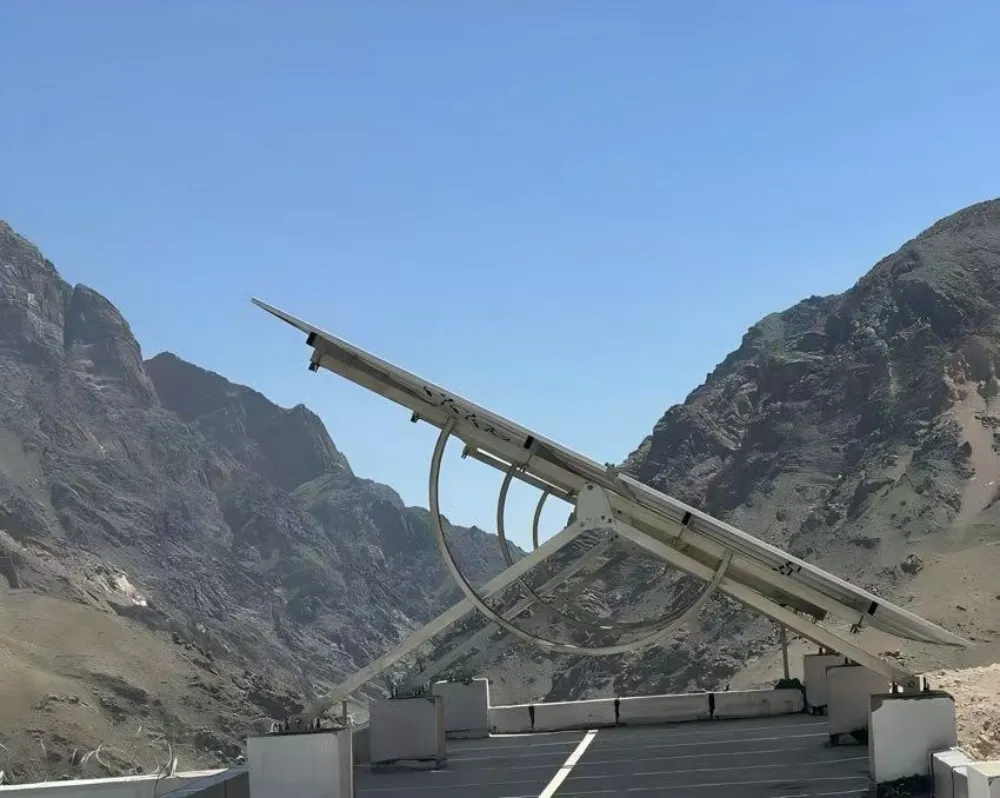

No se permiten perforaciones en el techo ni daños a la capa impermeable; No se pueden adoptar anclajes químicos. El sistema se basa en contrapesos de hormigón para sostener la carga y el ángulo de inclinación del módulo se puede ajustar manualmente en el sitio mediante abrazaderas en forma de arco.

2. Requerir un ajuste fino de la inclinación en el sitio según la latitud local

Los soportes de suelo de acero al carbono con ángulo ajustable se pueden ajustar manualmente repetidamente en el sitio.

Los pernos se pueden aflojar más tarde para restablecer el ángulo de inclinación y lograr una mejor generación de energía.

Ideal para proyectos fotovoltaicos comerciales, industriales y distribuidos.

No es adecuado para centrales eléctricas terrestres de nivel comercial a escala GW, debido a la gran carga de trabajo de ajuste manual.

3. Sitios donde las estructuras existentes no serán dañadas

Techos o terrenos pavimentados donde el propietario prohíba perforaciones que dañen capas impermeabilizantes o pavimento.

la ventaja

El ángulo del soporte de suelo de acero al carbono de ángulo ajustable se puede ajustar para que coincida con la forma en que entra la luz. Es acero al carbono con una capa de zinc, por lo que se sostiene bien, no se oxida y funciona muy bien en exteriores. Además, configurarlo es fácil: le ahorra tiempo y trabajo.

Que podemos diseñar soportes de inclinación ajustables personalizados de acuerdo con el tamaño del sitio, la cantidad de paneles solares y las condiciones climáticas locales proporcionadas por los clientes, y analizar la eficiencia de utilización de la energía solar para los clientes.

Nuestro diseño también tiene en cuenta la fuerza necesaria para el ajuste manual, lo que garantiza que los usuarios puedan ajustar la inclinación fácilmente sin esfuerzo adicional.

la instalación

1. Primero, marque dónde deben ir los soportes para determinar sus lugares exactos.

2. Fije la base hacia abajo utilizando pernos de expansión para fijarla al suelo.

3. Junte el soporte principal: conecte los postes verticales y los tirantes transversales.

4. Coloque el ajustador de ángulo y ajústelo a la inclinación que necesite. 5. Aprieta bien todas las piezas y asegúrate de que nada se tambalea.

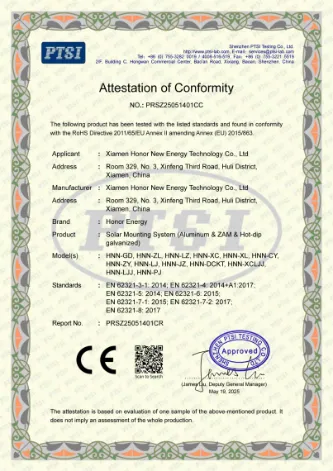

la certificacion

Contamos con certificados TUV, CE y JIS. El control de calidad completo del proceso abarca desde la materia prima hasta los productos terminados. Nuestro equipo técnico y de ventas brinda soporte integral para clientes fotovoltaicos globales.

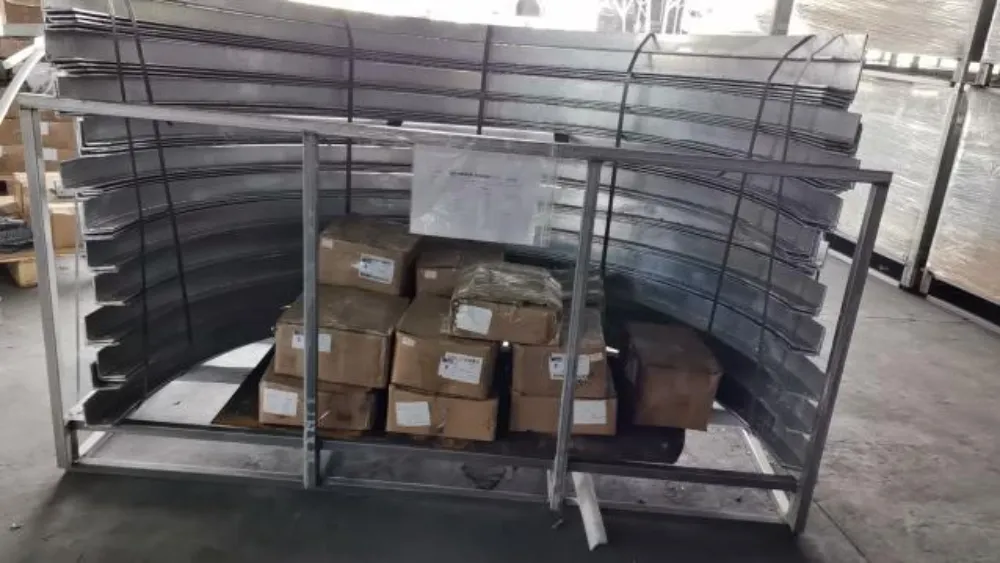

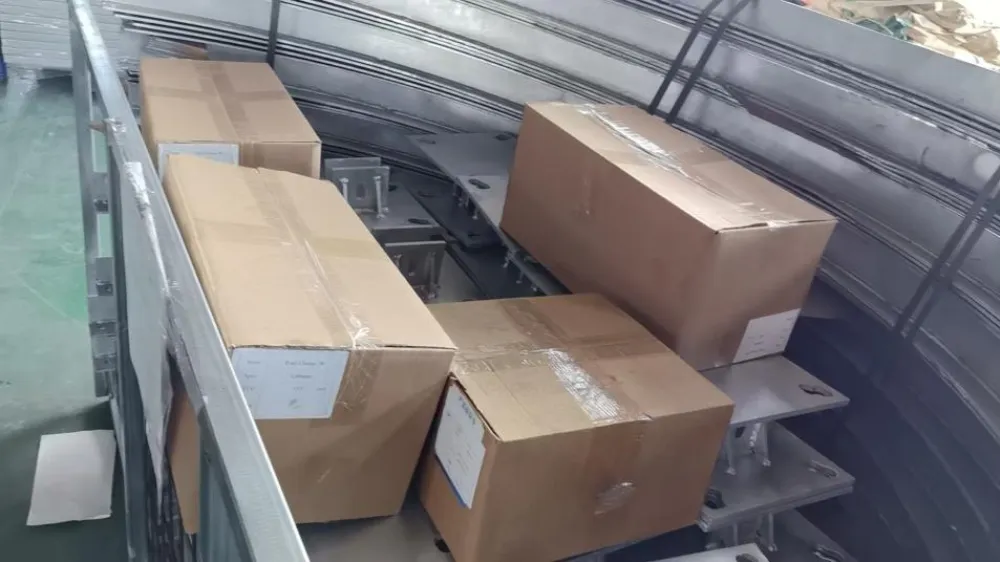

el embalaje

Todos nuestros productos se envían con paletas de acero o madera, que protegen las estructuras de montaje contra la deformación para facilitar el transporte. Los componentes pequeños se embalan en cajas de cartón.

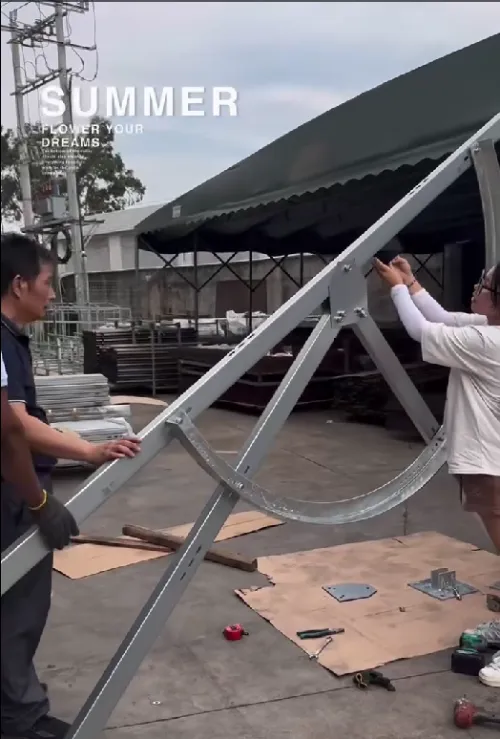

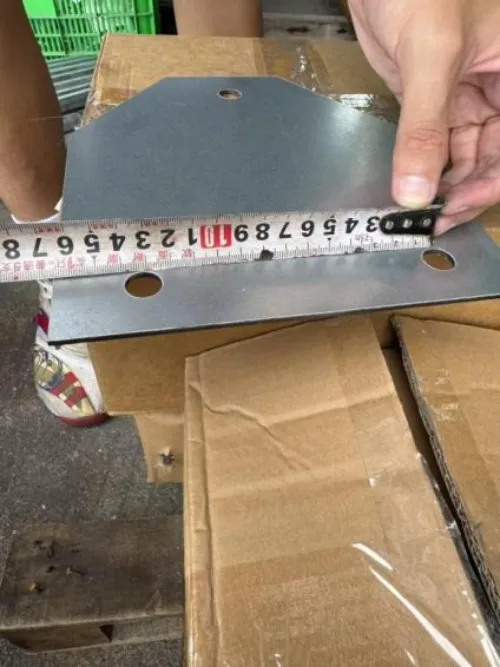

El premontaje e inspección de fábrica.

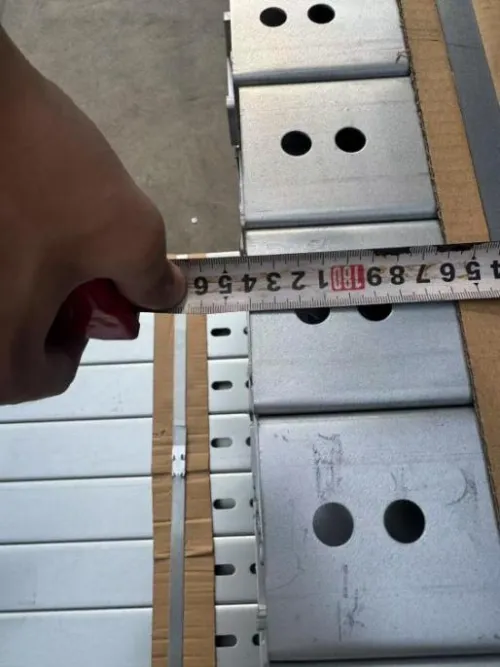

Todos los productos pasan por una inspección previa al ensamblaje antes del envío. Verificamos datos clave, incluidos el ángulo, la dimensión y el grosor, para garantizar que los artículos entregados cumplan con las expectativas del cliente.

Preguntas frecuentes

P: ¿A qué ángulo de inclinación se puede ajustar este soporte?

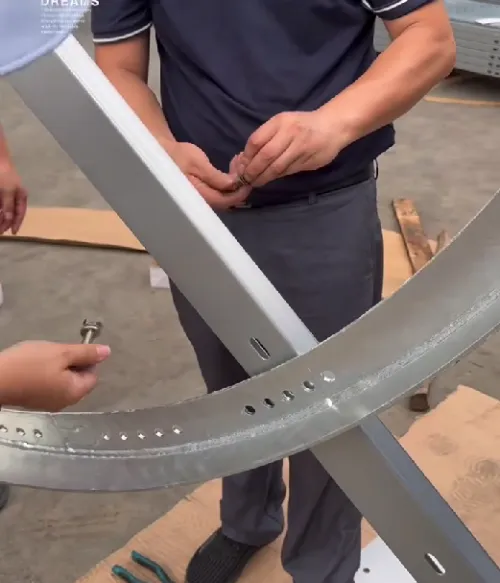

R: El rango de inclinación ajustable estándar es de 10°-35°. Está disponible un ángulo máximo personalizado de hasta 40° según la latitud del proyecto. El ángulo se bloquea manualmente a través del orificio ranurado en forma de arco semicircular. Apriete los pernos después de ajustar el ángulo; no se requieren accesorios adicionales.

P: ¿Montaje con balasto o de tipo penetración?

R: Se trata de un sistema de montaje con balasto, fijado mediante contrapesos de hormigón en la parte inferior. No es necesario perforar el techo y la capa impermeable del techo no se dañará. La solución de instalación perforada es opcional para proyectos con fuertes cargas de viento.

P: ¿Cuáles son las capacidades de carga de viento y nieve?

A: Carga de viento de diseño estándar: 60 m/s; carga de nieve: 1,6 kN/m².

P: ¿Se puede instalar tanto en tejados planos como en el suelo?

R: Está diseñado principalmente para tejados planos de hormigón. También se puede utilizar en terrenos planos endurecidos. No se recomienda la instalación directa sobre suelo blando; Se requieren zapatas de hormigón para proyectos de tierra.

P: ¿Es adecuado para zonas costeras de niebla salina?

R: Los perfiles de aluminio estándar resisten condiciones normales de humedad. Se recomienda un kit completo de pernos SS304 para sitios dentro de un radio de 5 km de la costa para extender la vida útil.

P: ¿Qué tan difícil es la instalación? ¿Qué herramientas se necesitan?

R: Diseño modular preensamblado. Sólo se requieren herramientas manuales básicas, como llaves inglesas y llaves de tubo. Se suministran planos de instalación detallados. No es necesario ningún equipo especial de alta resistencia.

P: ¿Se puede ajustar el ángulo de inclinación después de la instalación?

R: Sí. Afloje los pernos de bloqueo de la bisagra en arco, restablezca el ángulo objetivo y luego vuelva a apretar todos los pernos.

P: ¿Cuál es el período de garantía?

 R: Garantía de 12 años para piezas estructurales de aluminio. Las opciones de garantía extendida son negociables.

P: ¿Cuál es el plazo de producción?

R: Normalmente 7:15 días hábiles después de recibir el depósito, sujeto a la cantidad total del pedido.
