Abrazaderas intermedias y abrazaderas finales

Seamos honestos: cuando la gente habla de sistemas de montaje fotovoltaicos, toda la atención se centra en los rieles, los postes y los cimientos. Pero las piezas que realmente sujetan los paneles solares en su lugar son las abrazaderas.abrazaderas medias y cl finalesamperios. En Xiamen Honor Energy, hemos estado en este negocio el tiempo suficiente para saber una cosa: si sus abrazaderas fallan, todo su conjunto está en problemas.

¿Qué son exactamente las abrazaderas intermedias y las abrazaderas finales y por qué se necesitan ambas?

Honestamente, ambos hacen el mismo trabajo principal: sujetar los paneles solares sobre los rieles. Pero el lugar donde se sientan marca la diferencia. Las abrazaderas intermedias van entre dos paneles.

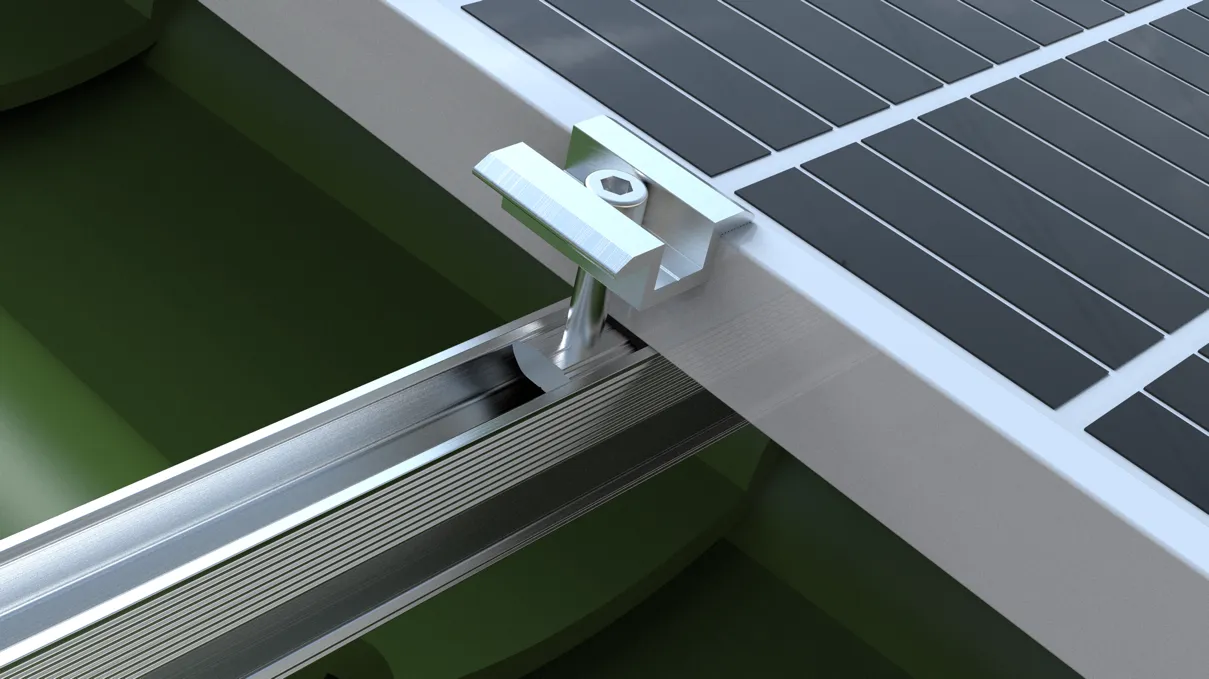

Imagínese esto: tiene un panel a la izquierda y otro a la derecha, y una abrazadera intermedia se ubica justo en el espacio, sujetando el borde de ambos al mismo tiempo. Mantiene el espacio uniforme, evita que los paneles se desalineen y bloquea todo firmemente al riel debajo. Cada panel necesita dos de estos, uno a cada lado. Las abrazaderas finales son los sujetalibros. Van al principio y al final de cada fila, agarrando solo el borde exterior del primer y último panel. Su trabajo es evitar que toda la fila se deslice hacia los lados cuando sopla el viento. Sin ellos, esa fila de paneles se aflojaría lentamente con el tiempo. En términos sencillos: las abrazaderas intermedias se conectan y las abrazaderas finales se tapan. Utilice ambos, o su matriz no permanecerá junta por mucho tiempo. Las abrazaderas de extremo (también llamadas abrazaderas laterales o abrazaderas de borde) se instalan en los bordes exteriores de cada fila de paneles. Cada abrazadera de extremo sostiene solo el borde exterior de un módulo, actuando como una "tapa" para evitar que toda la fila se desplace hacia los lados debido a fuertes vientos o vibraciones. Las abrazaderas de los extremos requieren un diseño más cuidadoso que las abrazaderas intermedias porque solo sujetan un panel; bajo carga, tienden a girar o deslizarse fuera del marco si no se diseñan adecuadamente. En términos simples: las abrazaderas intermedias se encargan de las conexiones entre los paneles y las abrazaderas de los extremos se encargan de los bordes. Necesita ambos para convertir una fila de paneles individuales en una estructura única y sólida.

Presupuesto

Compatible con la mayoría de los paneles del mercado. Nuestras abrazaderas intermedias y terminales están diseñadas para una máxima compatibilidad. Los módulos fotovoltaicos convencionales tienen espesores de marco que varían de 30 mm a 50 mm, y nuestros productos cubren prácticamente todos ellos. Tamaños de abrazadera intermedia estándar (grosor del módulo): 30 mm / 33 mm / 35 mm / 38 mm / 40 mm / 45 mm / 50 mm Tamaños de abrazadera de extremo estándar (altura del marco del módulo): 35 mm / 40 mm / 45 mm / 50 mm Longitud de la abrazadera: Estándar 40 mm, 50 mm, 60 mm; longitudes personalizadas disponibles bajo pedido. Espaciado de paneles (abrazadera intermedia): 20 mm, 26 mm, 28 mm, etc. También ofrecemos abrazaderas intermedias ajustables y abrazaderas de extremo ajustables que cubren 30/34/38/42 mm o 35/40/45/50 mm en un solo modelo. Menos SKU en su almacén, menos dolores de cabeza en el lugar de trabajo.

Materiales y Acabado

Cuerpo de aluminio y herrajes de acero inoxidable. Las abrazaderas se colocan al aire libre, expuestas al sol, la lluvia y los cambios de temperatura año tras año. Si el material no es el adecuado, se oxidarán en tres a cinco años. Nuestras abrazaderas intermedias y terminales están hechas de aleación de aluminio 6063-T5, el grado de aluminio más probado y utilizado en la industria del montaje fotovoltaico. Ofrece alta resistencia a la tracción, bajo peso y excelente resistencia a la corrosión, con una vida útil de 20 a 25 años en ambientes exteriores. El tratamiento de la superficie es anodizado: plata natural o acabado transparente, con un espesor de película de óxido de 8 a 10 micras. Esta fina película mejora drásticamente la resistencia a la corrosión. También está disponible un revestimiento anodizado negro o electroforético para requisitos especiales. Los herrajes son de acero inoxidable 304 o 316: pernos y tuercas que no se oxidan mientras las piezas de aluminio aún estén en buen estado. Las almohadillas antideslizantes están hechas de caucho EPDM (monómero de etileno propileno dieno), colocadas entre la abrazadera y el marco del módulo. Estas almohadillas tienen dos propósitos: aumentan la fricción para evitar el movimiento del panel bajo cargas de viento y amortiguan la fuerza de sujeción para evitar rayar o deformar el marco de aluminio. El caucho EPDM es resistente a los rayos UV y al envejecimiento, y funciona de manera confiable entre -40 °C y 80 °C.

¿Qué tipos ofrecemos?

Se podría pensar que las abrazaderas intermedias y las abrazaderas finales son bastante sencillas, y en su mayoría lo son. Pero con el paso de los años, hemos aprendido que una talla única definitivamente no sirve para todos. Diferentes proyectos, diferentes paneles, diferentes condiciones del sitio: todos piden algo un poco diferente. Esto es lo que tenemos en stock: Abrazaderas intermedias estándar: estos son sus caballos de batalla. Se adaptan a paneles de silicio cristalino enmarcados convencionales, del tipo que se ve en el 90% de los proyectos que existen. Compatible con espesores de módulo desde 30 mm hasta 50 mm. Nada especial, sólo sólido y confiable. Abrazaderas de extremo estándar: la misma idea, pero para los bordes exteriores. Mismo rango de espesor, misma instalación sencilla. Hacen exactamente lo que se supone que deben hacer y lo hacen bien.

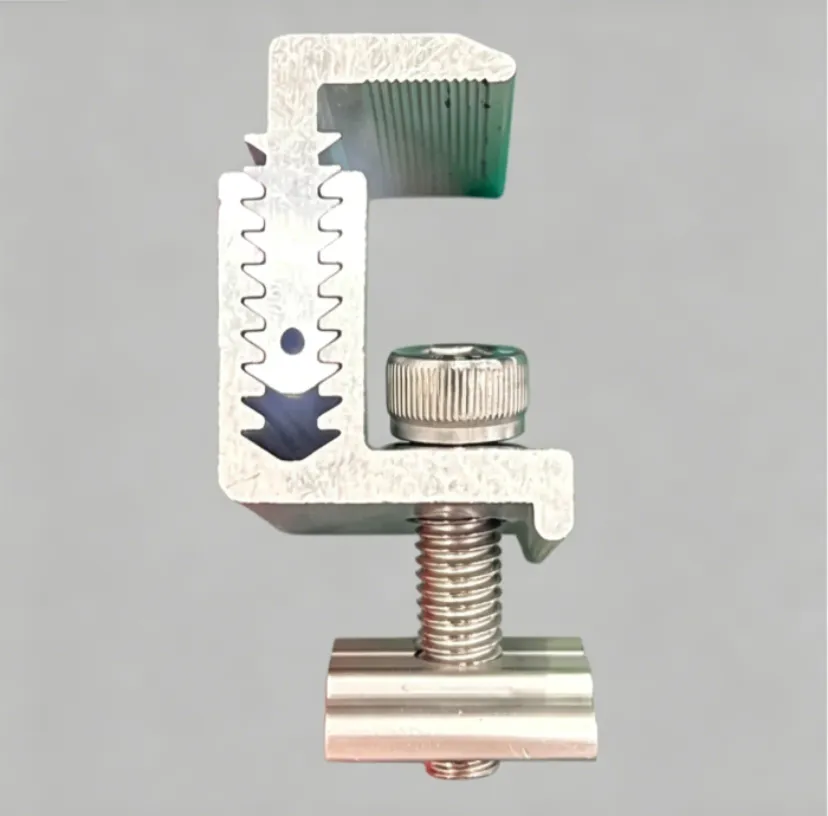

Abrazaderas intermedias ajustables

Aquí es donde las cosas se ponen inteligentes. Una sola abrazadera cubre múltiples espesores, ya sea 30/34/38/42 mm o 35/40/45/50 mm en un modelo. Ya no tendrá que adivinar qué espesor necesita ni almacenar cuatro piezas diferentes para cuatro trabajos diferentes. Tome una caja y estará cubierto para la mayoría de los escenarios. Abrazaderas de extremo ajustables: el mismo concepto ajustable, pero para posiciones de borde. Le brinda la misma flexibilidad en los extremos de sus filas. Abrazaderas intermedias y finales de película delgada: son una especie de especialidad. Los módulos de película delgada son mucho más delgados que los paneles cristalinos estándar: estamos hablando de 5 a 7,7 mm. Las abrazaderas normales simplemente no los sujetarán correctamente. Por eso fabricamos unos específicos con un perfil de mandíbula más estrecho, diseñados específicamente para sujetar paneles de película delgada de forma segura sin dañar los bordes. Esa es nuestra alineación. Si necesita algo fuera de estas ofertas estándar (un espesor no estándar, una longitud específica, un acabado particular), también podemos realizar tiradas personalizadas.

Instalación

Sencillo, rápido y sin necesidad de perforar La instalación de abrazaderas es sencilla: no es necesario perforar los paneles. El procedimiento estándar: monte los rieles (canal en U, canal en C o rieles de aluminio) en la estructura de soporte, coloque los paneles fotovoltaicos encima, coloque abrazaderas intermedias entre los paneles adyacentes y abrazaderas finales en los bordes exteriores, luego apriete los pernos. Cada módulo requiere dos abrazaderas intermedias y cada fila requiere dos abrazaderas finales. El par de apriete recomendado es de 8 a 15 N·m, dependiendo del espesor del módulo y de las condiciones del sitio. Si están demasiado flojos, los paneles se moverán con el viento; demasiado apretado, corre el riesgo de dañar el marco del módulo. Se incluyen recomendaciones detalladas de torque con cada envío.

Aplicaciones

Desde tejados hasta montajes en el suelo, desde marquesinas hasta abrazaderas intermedias y terminales BIPV, se utilizan en prácticamente todos los tipos de instalación fotovoltaica. Fotovoltaica distribuida en techos: techos de acero corrugado, techos planos de concreto, techos inclinados de tejas: las abrazaderas aseguran los paneles a los rieles. Parques solares montados en el suelo: decenas de miles de paneles conectados panel por panel con abrazaderas intermedias y finales. ¿Qué pasa con los garajes? La misma historia: los paneles se colocan en la estructura del garaje y las abrazaderas hacen exactamente lo que siempre hacen: sujetar todo firmemente.

BIPV es un poco diferente porque los paneles son en realidad parte del edificio mismo. ¿Pero adivina qué? Todavía necesitas abrazaderas. No son opcionales.

Y, sinceramente, no importa realmente si utiliza módulos de vidrio simple o doble, planos o inclinados: las abrazaderas intermedias y finales son el pegamento que evita que todo el conjunto se desmorone. Sin ellos, no tienes más que un montón de paneles sueltos.

¿Por qué elegir nuestros productos?

No lo endulzaremos: Xiamen Honor Energy ha estado en el negocio del montaje fotovoltaico durante años. Sabemos exactamente dónde fallan las cosas en una instalación solar. Las abrazaderas pueden ser pequeñas, pero fallan con más frecuencia de lo que la gente espera. Tornillos flojos, caucho envejecido, revestimiento anodizado desgastado: cualquiera de estos detalles puede comprometer la seguridad de todo un conjunto. Es por eso que no escatimamos en materiales: aluminio 6063-T5, acero inoxidable 304 y caucho EPDM, todas soluciones probadas y estándar de la industria. Un anodizado adecuado significa 20 años de servicio al aire libre sin problemas. Nuestras especificaciones cubren la gran mayoría de los paneles del mercado: de 30 mm a 50 mm de espesor, básicamente todos cubiertos. Y si necesita tamaños personalizados, también podemos hacerlo. Las abrazaderas son pequeñas. Pero no los subestimes. Si necesita abrazaderas fiables que no le defrauden, póngase en contacto.
