Sistema de montaje solar de instalación rápida Mini-Rail

Estándar de materia prima premium para servicio al aire libre a largo plazo

Cada pieza del sistema de montaje solar de instalación rápida Mini -Rail del proveedorEnergía de honor de XiamenAdopta estrictamente una aleación de aluminio 6005-T5 de grado aeroespacial como perfil principal, que recibe un tratamiento anticorrosión anodizado de doble capa. Este tratamiento superficial a nivel industrial aporta múltiples ventajas prácticas:

Estructura y Materiales

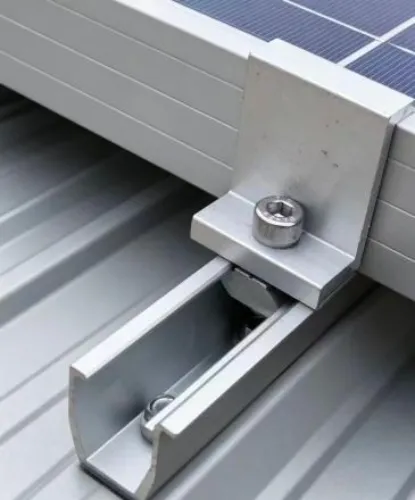

Perfil cuerpo principal: aleación de aluminio 6005-T5 con tratamiento anodizado anticorrosión. Su ranura de riel en forma de U combina perfectamente con las abrazaderas de instalación rápida que se muestran en la imagen anterior.

Fijaciones inferiores: Equipadas con tornillos autorroscantes de acero inoxidable y juntas de goma impermeables EPDM. Los soportes se pueden fijar directamente sobre la superficie de las tejas de acero de color sin dañar la capa impermeable original del techo.

Longitudes estándar disponibles: 120 mm, 150 mm, etc. Se admiten longitudes de tamaño personalizado previa solicitud.

Ventajas clave del diseño

1. Estructura liviana y costos más bajos

Los tradicionales rieles guía de aluminio de tamaño completo, de 4 metros de largo, consumen una cantidad excesiva de materia prima de aluminio y transportan cargas de envío pesadas. Nuestro sistema de montaje solar de instalación rápida Mini-Rail adopta un diseño de soporte de un solo punto. Reduce el consumo de aluminio en casi un 60%.

2. Instalación ultrarrápida en el sitio

Un solo trabajador puede terminar los trabajos de montaje a gran altura. Solo necesitas bloquear los rieles cortos con tornillos autorroscantes. Al cooperar con abrazaderas de liberación rápida compatibles, los paneles solares se pueden encajar directamente en la ranura del riel en su lugar y ya no es necesario colocar pernos preroscados. Cada riel corto se puede ajustar por separado para adaptarse a las pendientes del techo y a las desviaciones del espaciado de las correas.

3. Solución de montaje en techo impermeable y no destructiva

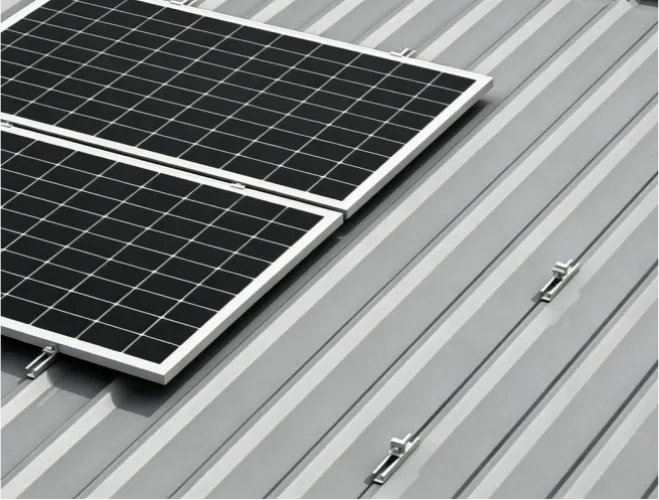

La junta de goma inferior de longitud completa cubre completamente cada orificio de tornillo para detener la fuga de agua de lluvia a través de las aberturas perforadas. Este sistema de montaje solar de instalación rápida Mini-Rail se adapta a múltiples tipos de techos metálicos, incluidos techos con juntas alzadas, tejas de bloqueo angular y láminas de acero de color trapezoidales para edificios de fábricas.

4. Amplia compatibilidad

El riel cuenta con una ranura de apertura estándar de 40 milímetros. Funciona con las principales abrazaderas intermedias y finales de paneles solares disponibles en el mercado global, y se adapta a marcos de módulos fotovoltaicos con un grosor de entre 30 mm y 40 mm.

Cómo instalar el sistema de montaje solar de instalación rápida Mini-Rail

El montaje del carril corto en forma de mini U es sencillo. Introduzca tornillos autorroscantes en el techo para fijar el riel, luego deslice las abrazaderas intermedias o laterales en el riel y asegure los paneles solares.

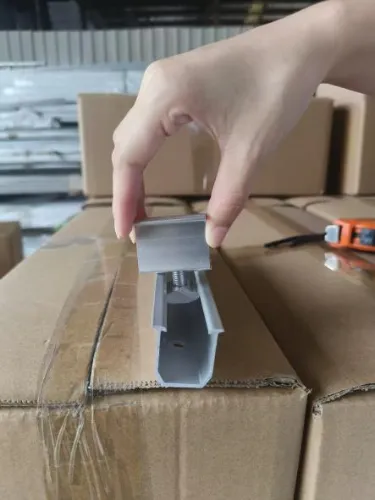

Inspección de muestras

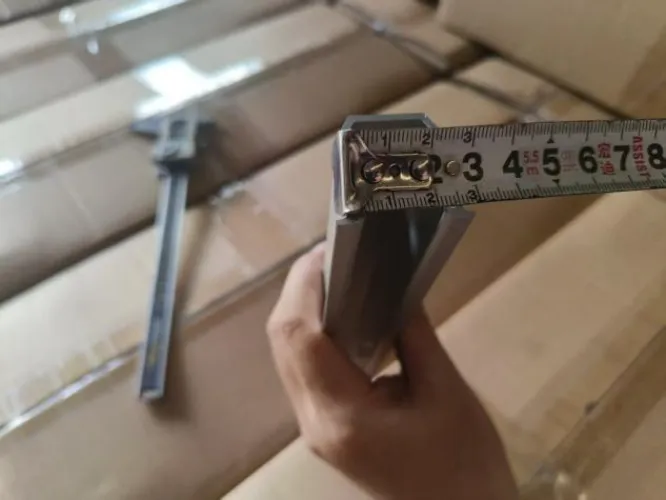

Realizaremos un ensamblaje de prueba de los productos antes de la entrega y verificaremos estrictamente todas las dimensiones.

Energía de honor de Xiamen le brindará orientación profesional, cotizaciones precisas y productos de calidad confiable.
