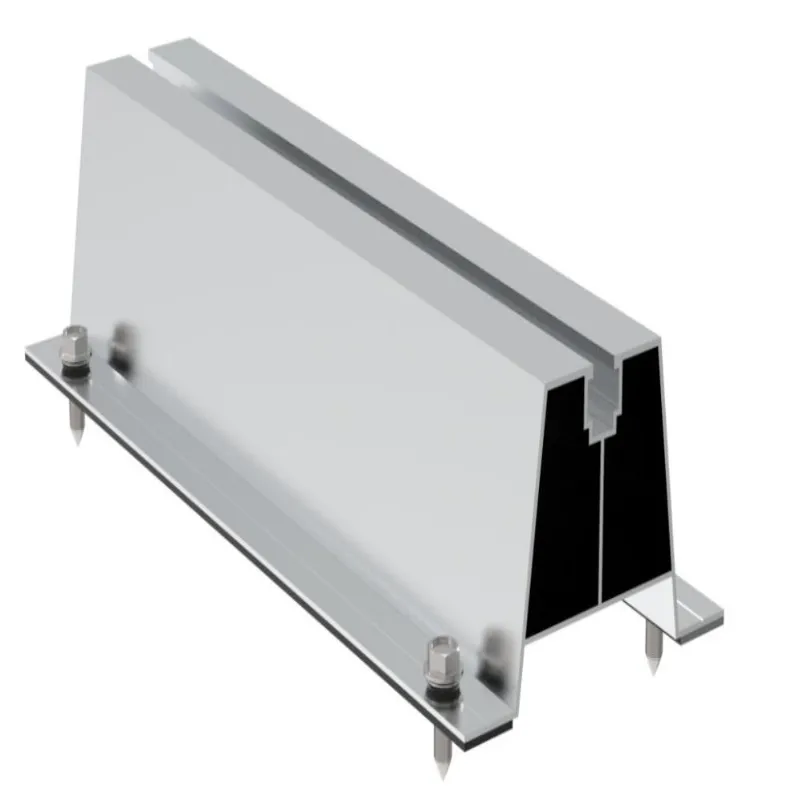

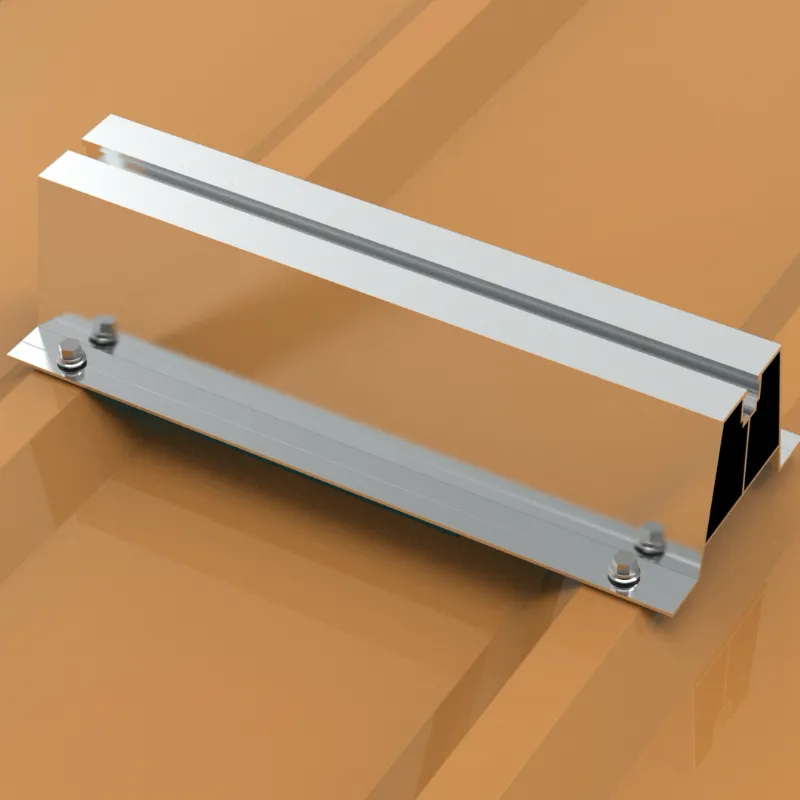

Riel de montaje solar de aluminio U70

Rieles de montaje solares de aluminio U70 de Xiamen Honor Energy para adquisiciones al por mayor. Ofrece un rendimiento confiable en ambientes costeros con niebla salina, zonas lluviosas, áreas de alta temperatura y lugares propensos a heladas. Sin embargo, no es adecuado para sitios con corrosión química severa a menos que se aplique un tratamiento protector adicional. Además del modelo U70, también ofrecemos variantes alternativas, incluidos el U30 y el U50. Además, podemos ofrecer recomendaciones técnicas profesionales basadas en las condiciones reales del sitio.

Especificaciones del producto

Ventajas

El diseño rentable del minirraíl reduce el consumo de aluminio y la carga sobre el techo.

La instalación rápida en el sitio ahorra costos de mano de obra para grandes proyectos comerciales en azoteas.

Ajuste perfecto para techos de metal trapezoidal/corrugado, con juntas de EPDM impermeables.

Aleación de aluminio 6005 T5 de alta resistencia, buen rendimiento de carga de viento y nieve.

Ranura en T universal, compatible con la mayoría de abrazaderas fotovoltaicas y módulos solares.

Perfil de longitud corta, conveniente para embalaje y transporte, menor riesgo de deformación.

Cómo instalar el riel de montaje solar de aluminio U70

Paso 1: Ubique las correas debajo del techo de metal y marque las posiciones de perforación. Los tornillos deben fijarse a las correas, no sólo a la chapa del tejado.

Paso 2: Coloque el riel U70 en la posición marcada. Fije la correa del techo con tornillos autoperforantes junto con juntas impermeables de EPDM. Apriete al par requerido.

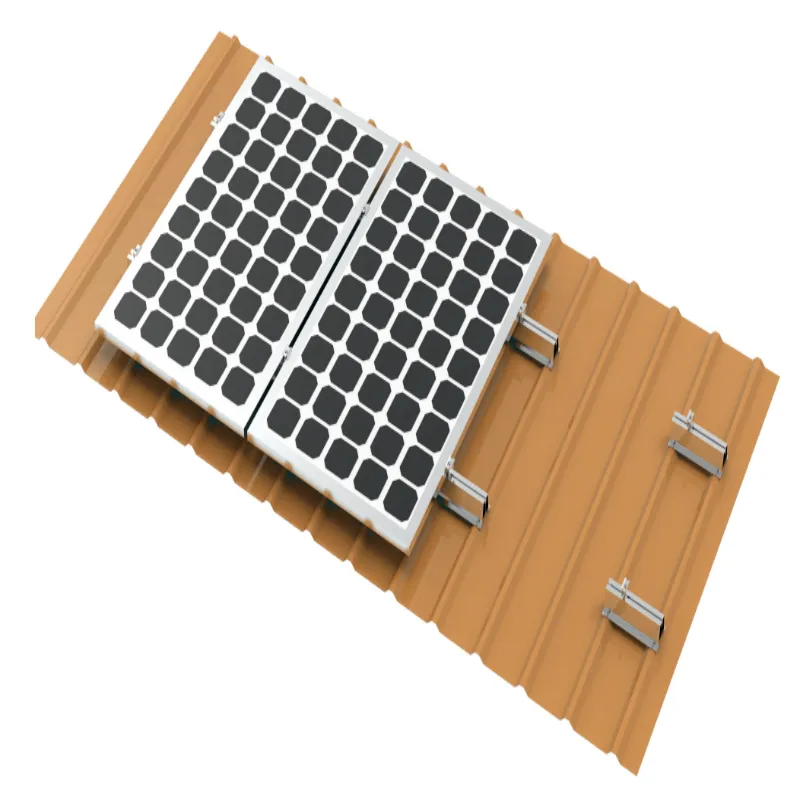

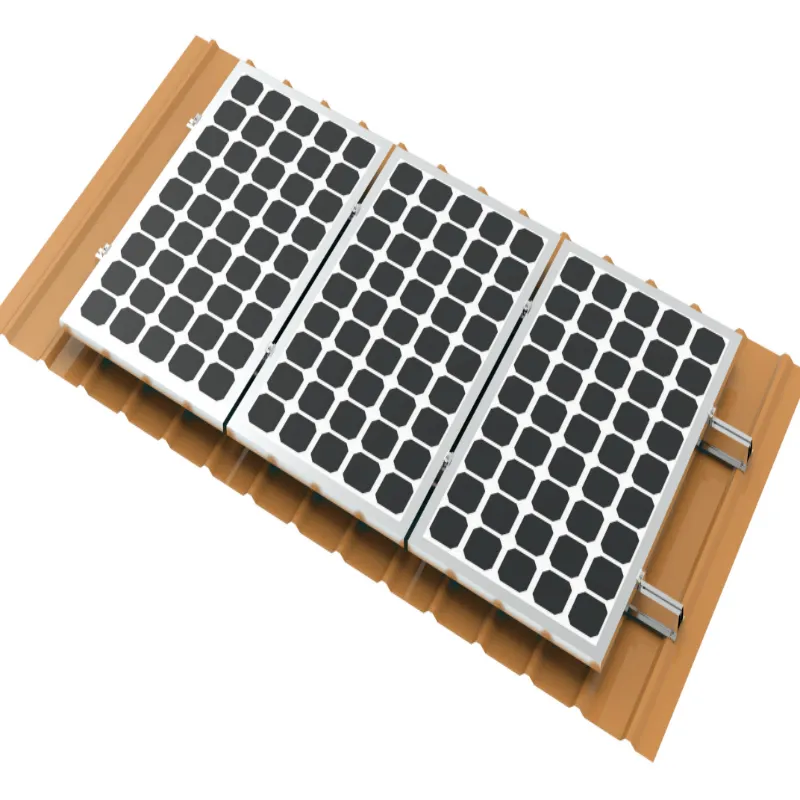

Paso 3: Organice varios rieles U70 según las dimensiones del módulo solar. Asegúrese de que cada esquina del módulo esté sostenida por un riel. Coloque los módulos fotovoltaicos en la parte superior de los rieles U70.

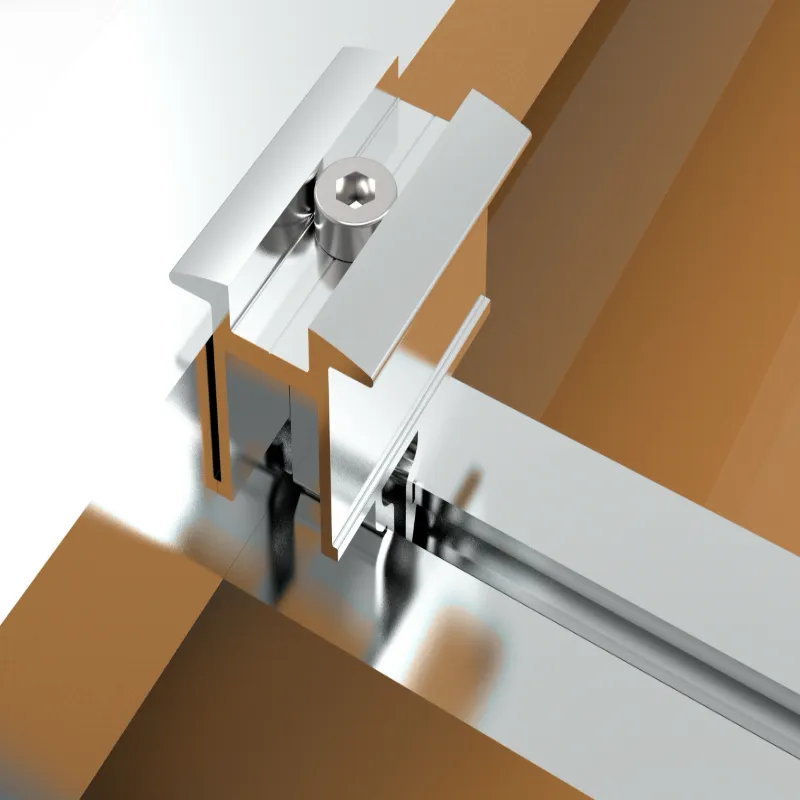

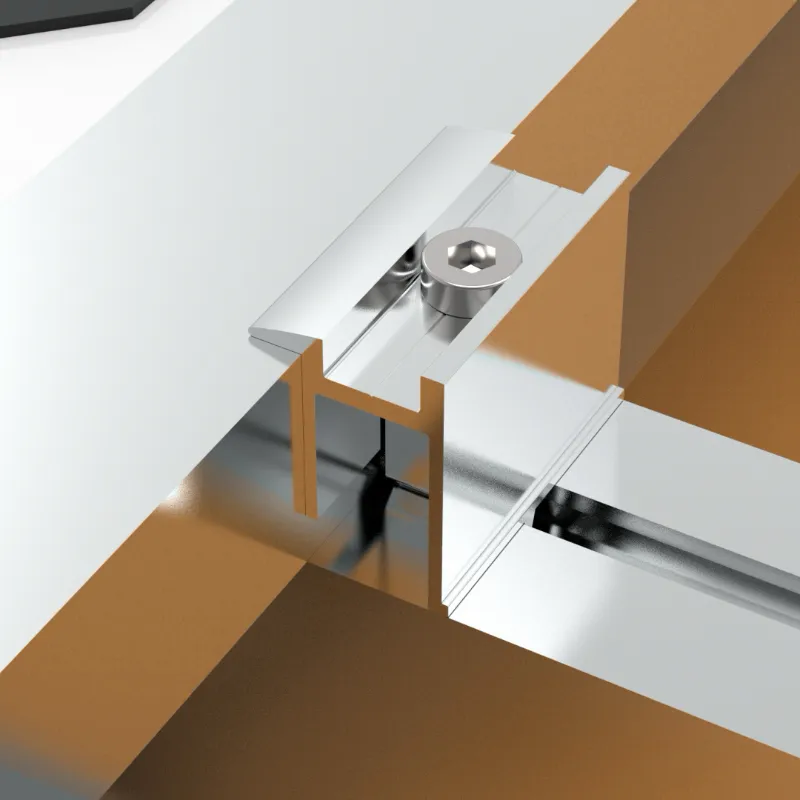

Paso 4: Instale las abrazaderas de los extremos y las abrazaderas intermedias de instalación rápida y apriételas al par especificado para sujetar firmemente los marcos de los módulos.

Paso 5: Verifique nuevamente el torque de todos los tornillos y la integridad de la junta; instalación completada.

la certificacion

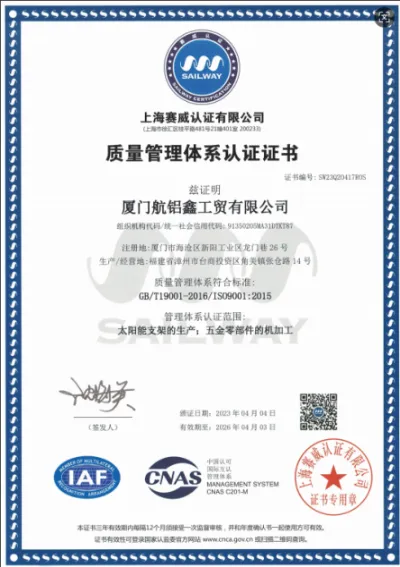

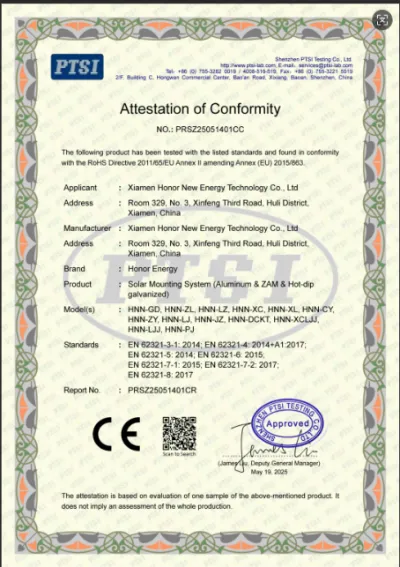

Nuestro riel de panel solar de aluminio U70 se fabrica bajo gestión de calidad y está certificado según el estándar ISO9001.

El barco está fuera.

Debido a la corta longitud de los minirieles tipo U, se empaquetan en cajas de cartón y se aseguran en paletas de madera para mantener los productos ordenados y evitar deformaciones durante el tránsito.

Preguntas frecuentes

P1: ¿Para qué tipo de techo es adecuado este miniriel en forma de U?

R: Está diseñado principalmente para techos de metal trapezoidal y corrugado. Los tornillos deben fijarse a las correas del tejado. No apto para chapas finas sin correas ni para cubiertas planas de hormigón.

P2: ¿Qué material y acabado superficial adopta el riel?

R: Aleación de aluminio 6005 T5 con tratamiento superficial anodizado, que presenta buena resistencia a la corrosión para uso prolongado en exteriores.

P3: ¿Cuál es el período de garantía?

R: Garantía de material de 10 años para los rieles. Excluye daños causados ​​por la instalación y daños provocados por el hombre.

P4: ¿Se requiere soldadura durante la instalación?

R: No se necesita ninguna soldadura. Asegure los rieles con tornillos autoperforantes y fije los módulos fotovoltaicos con pernos en T y abrazaderas. Todas las conexiones son atornilladas.

P5: ¿Es necesario empalmar los rieles para la extensión?

R: No se requieren conectores de empalme. Como minirieles de sección corta, se colocarán directamente debajo de cada esquina de los módulos solares.

P6: ¿Cuál es el método de embalaje? R: Los rieles se empaquetan en cajas de cartón y se aseguran en paletas de madera para mantenerlos limpios y evitar deformaciones durante el transporte.

P7: ¿Qué módulos solares fotovoltaicos son compatibles?

R: Compatible con la mayoría de los módulos fotovoltaicos convencionales con una altura de marco de 30 a 45 mm, combinados con las abrazaderas intermedias y finales correspondientes.

P8: ¿Es confiable su rendimiento de carga de viento?

R: El rendimiento de la carga de viento depende de la disposición de las correas y de las posiciones de los tornillos. Los tornillos deben fijarse sobre correas de acero y no sólo sobre láminas del tejado. Construya de acuerdo con el espacio diseñado para satisfacer los requisitos locales de carga de viento.

P9: ¿Se pueden cortar rieles a las longitudes especificadas por el cliente?

R: Se encuentra disponible un servicio de corte personalizado, con una tolerancia de longitud de ±2 mm. Por favor infórmenos de las dimensiones requeridas.
