Soporte en Z para montaje de paneles solares

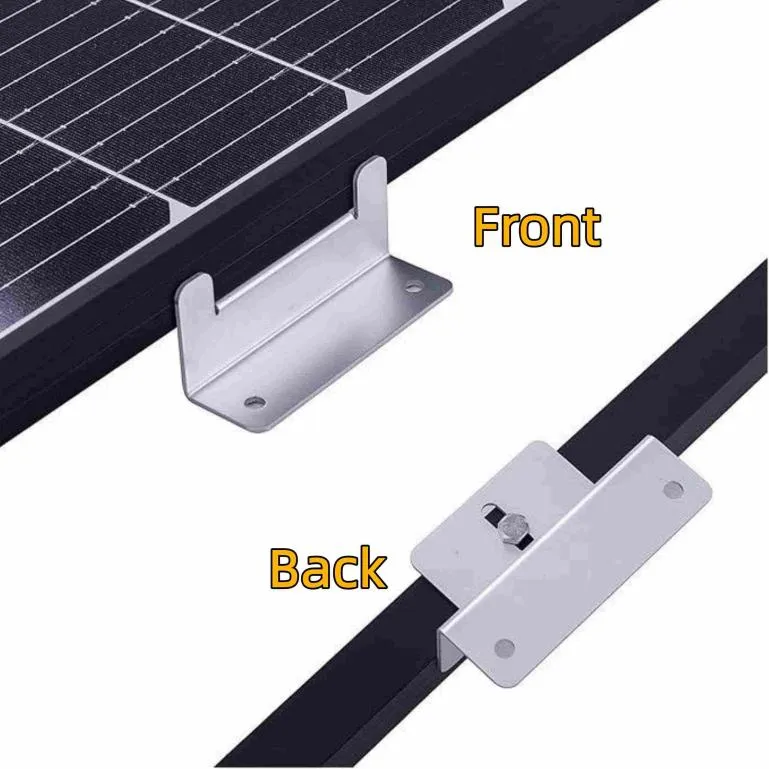

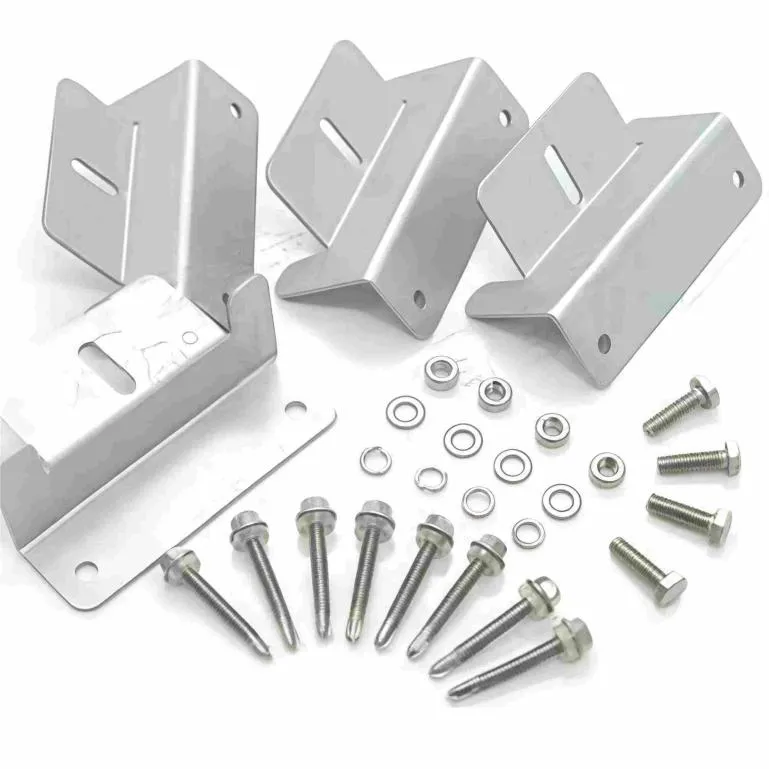

Este soporte para panel solar de aluminio con soporte en Z de Xiamen Honor Energy admite personalización y venta al por mayor. A diferencia del montaje basado en riel común, este soporte fotovoltaico se fija directamente al techo de una casa rodante o un contenedor de envío. La estructura en forma de Z crea un espacio entre el panel y la superficie del techo para el guiado de los cables y la disipación del calor. Durante la instalación, los tornillos o pernos autorroscantes pasan a través de los orificios inferiores y se fijan directamente en el techo del vehículo o del contenedor; no se necesitan rieles de montaje. Para vehículos recreativos y contenedores con techos planos y capacidad de carga limitada, este método reduce la cantidad de piezas y el peso total. Adecuado para instaladores solares y talleres de conversión que buscan adquirir una solución de montaje sin rieles.

Solicitud

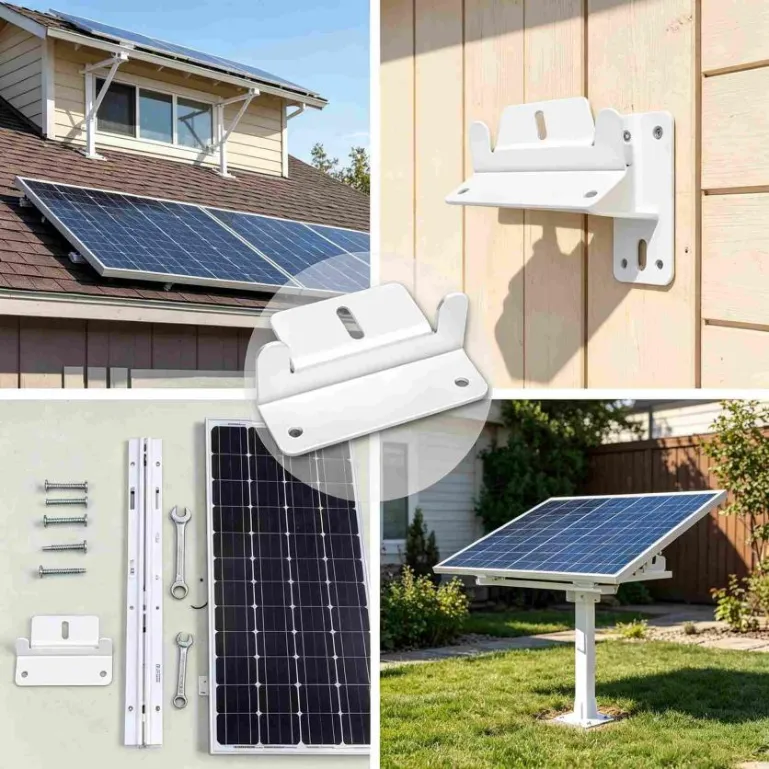

l Techos para vehículos recreativos: se fijan directamente sobre el techo plano para alimentar los sistemas interiores.

l Tapas de contenedores de envío: para casas contenedor o unidades móviles de almacenamiento de energía.

l Vehículos especiales: furgonetas camper, vehículos de ingeniería, etc.

l Edificios temporales: casas prefabricadas, garitas de guardia y otras instalaciones solares con techo plano.

Parámetros técnicos

Preguntas frecuentes

1. Este soporte en Z se atornilla directamente al techo de una casa rodante. ¿Cómo se maneja la impermeabilización?

El soporte en sí no es resistente al agua. Durante la instalación, aplique sellador (como butilo o silicona) alrededor de los orificios de los tornillos antes de introducirlos. También se recomienda agregar una junta o tira impermeable entre la base del soporte y la superficie del techo, para que el agua de lluvia no se filtre a través de los orificios. Si el techo de la casa rodante es de fibra de vidrio o metal, limpie bien la superficie antes de aplicar el sellador para una mejor adhesión.

2. Sin rieles, ¿es suficientemente resistente el montaje directo sobre el techo de un contenedor?

La capacidad de carga depende de dos cosas: el grosor y el material del techo del contenedor y el método de fijación. Para contenedores de acero estándar, el panel del techo suele tener un espesor de 1,6 mm a 2,0 mm. El uso de tornillos autorroscantes con sellador, combinado con la distribución de fuerza multipunto del soporte en Z, suele ser suficiente para paneles solares de tamaño estándar. Para techos de aluminio o fibra de vidrio, verifique primero el espesor del panel. Si es necesario, agregue una placa de respaldo en el interior o use tuercas remachables para evitar que los tornillos se salgan.

3. ¿Qué pasa si el techo del vehículo recreativo o del contenedor no es perfectamente plano?

Los desniveles menores suelen estar bien. La base del soporte en Z tiene una superficie de contacto que puede quedar al ras después de apretarla. Sin embargo, si el techo tiene una curva notable o puntos desiguales, es mejor agregar calzas debajo de la base del soporte o elegir un soporte de aluminio más grueso (por ejemplo, 3,0 mm) para reducir la tensión desigual en el panel después de la instalación. Antes de perforar, coloque el soporte en el techo para comprobar el ajuste.
