Placa de conexión solar

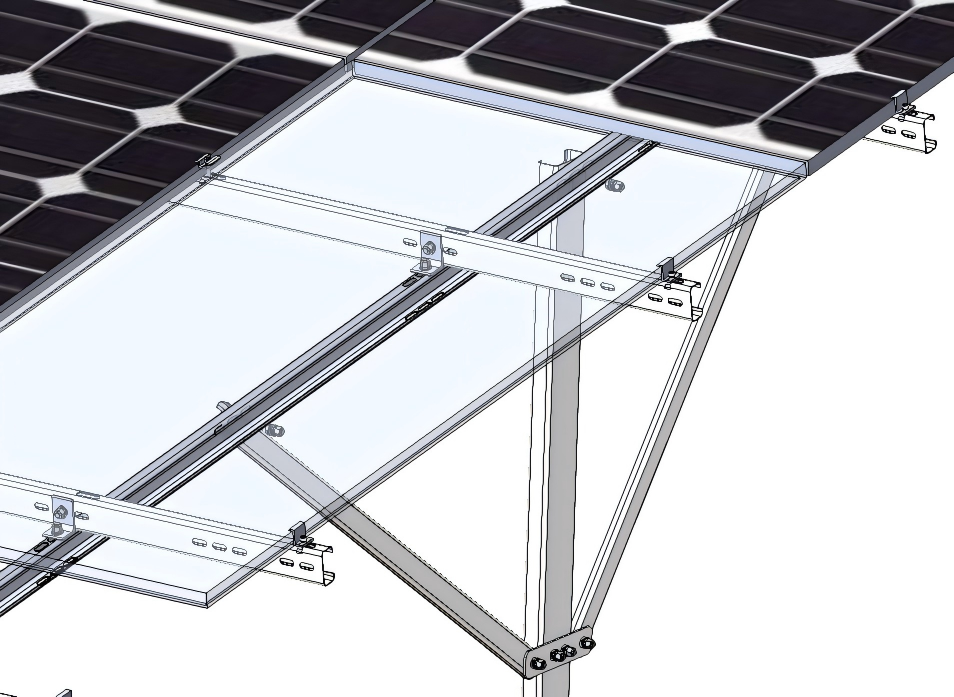

Xiamen Honor Energy es un fabricante de sistemas de montaje solar en China que produce y suministra sistemas de estanterías para soportar paneles solares. Uno de sus productos se llama Placa de Conexión Solar. En la mayoría de los sistemas de soportes fijos montados en el suelo, su función principal es conectar de forma segura los cables inclinados a las columnas verticales incrustadas en el suelo. Desde el punto de vista de la mecánica estructural, este componente debe soportar y transmitir todas las cargas verticales provenientes tanto de los módulos fotovoltaicos como de la propia estructura del soporte.

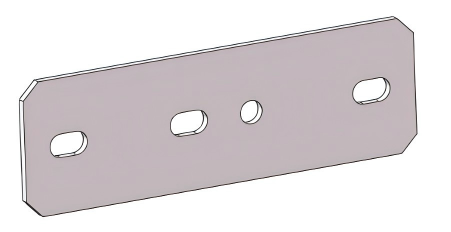

La parte llamada placa de conexión solar es básicamente una pieza de metal plana y resistente, con forma de rectángulo grueso. Está construido con acero de alta resistencia y recubierto para evitar la oxidación. Se le perforaron muchos agujeros para pernos siguiendo un patrón muy específico y planificado. Su función principal es ser un vínculo súper sólido. Actúa como un conector resistente que se atornilla y bloquea dos partes principales de la estructura de soporte: las vigas horizontales que sostienen los paneles solares y los postes verticales que están anclados al suelo. Al unir estas piezas firmemente, se garantiza que todo el peso y la fuerza de los paneles y el viento se transfieran de forma segura a través de toda la estructura y al suelo.
Método de conexión

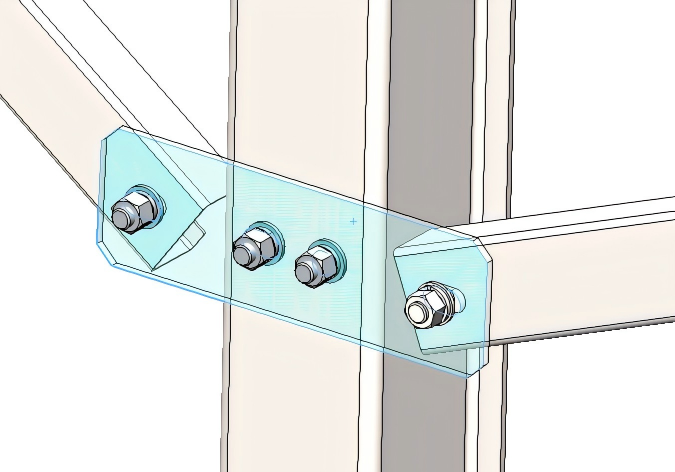

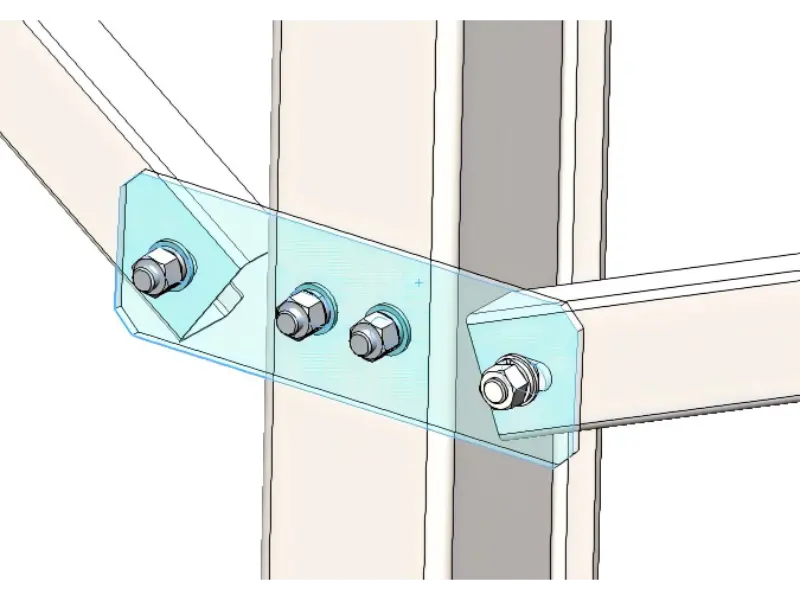

La placa solar de conexión se encuentra comúnmente en sistemas de soporte del suelo de una sola columna o en sistemas de soporte del suelo que requieren refuerzo diagonal adicional. Esto se debe a que transfiere efectivamente todas las fuerzas a la columna principal, reforzando así la longitud de la viga longitudinal principal y fijándola en su lugar. Debe tener un mínimo de cuatro orificios: los orificios exteriores para conectar el arriostramiento diagonal y los dos orificios centrales para conectar la columna principal.

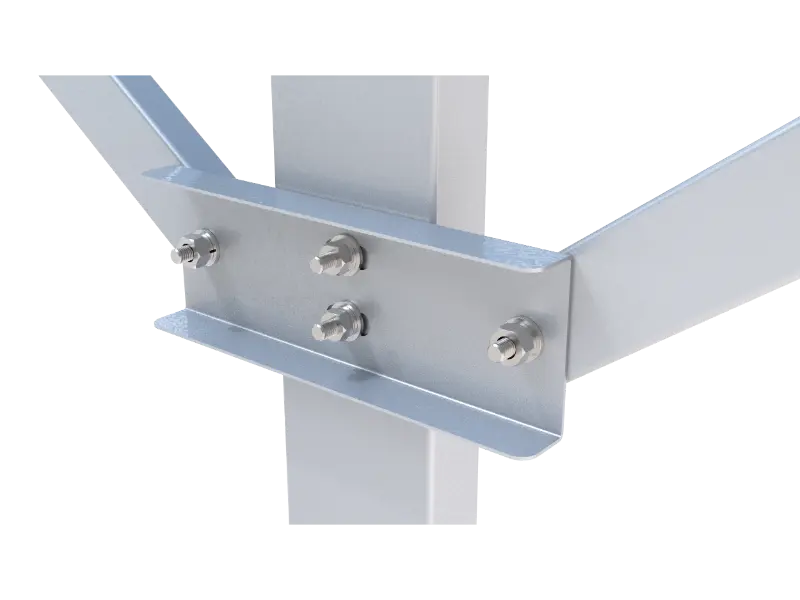

Los orificios de la placa de conexión del soporte solar a cada lado suelen estar dispuestos en pares, ya que normalmente sólo es necesario fijar dos cables inclinados a la columna. Los orificios centrales generalmente están dispuestos horizontalmente en pares o verticalmente en pares. Aunque la orientación difiere, la distribución de tensiones sigue siendo esencialmente la misma. Hoy en día, los orificios suelen diseñarse en disposición vertical para evitar la concentración de tensiones a lo largo de la misma línea horizontal, mejorando así la estabilidad.
Características de diseño

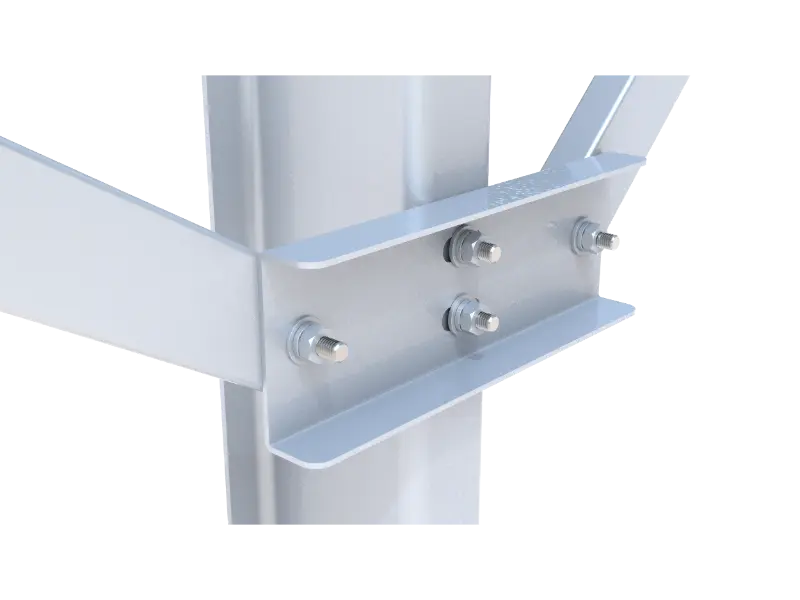

La placa de conexión solar Mount también tiene un diseño inteligente: sus bordes superior e inferior están doblados o plegados. Los constructores suelen utilizar esta forma en lugares donde hay mucho viento o nieve. Los bordes doblados de la placa de conexión funcionan igual que las esquinas reforzadas de una caja de envío resistente. Esto no es sólo por la apariencia; en realidad, bloquea el metal en una forma mucho más rígida que resiste la flexión.
Etiquetas calientes: Placa de conexión solar
