Pie en L de montaje solar

Llevamos años en el negocio del montaje solar y aquí en Xiamen Honor Energy. La superficie del pie en L de montaje solar está tratada con anodizado para mejorar la resistencia a la oxidación y la durabilidad en exteriores. Con su estructura compacta en forma de L, el pie PV L proporciona una conexión estable entre los carriles solares y las estructuras de soporte. Es compatible con los rieles de montaje solar comunes, incluidos los perfiles de 41×41 mm y 41×62 mm, y se usa ampliamente en sistemas de techos metálicos, instalaciones de techos de concreto y estructuras de montaje solar montadas en el suelo.

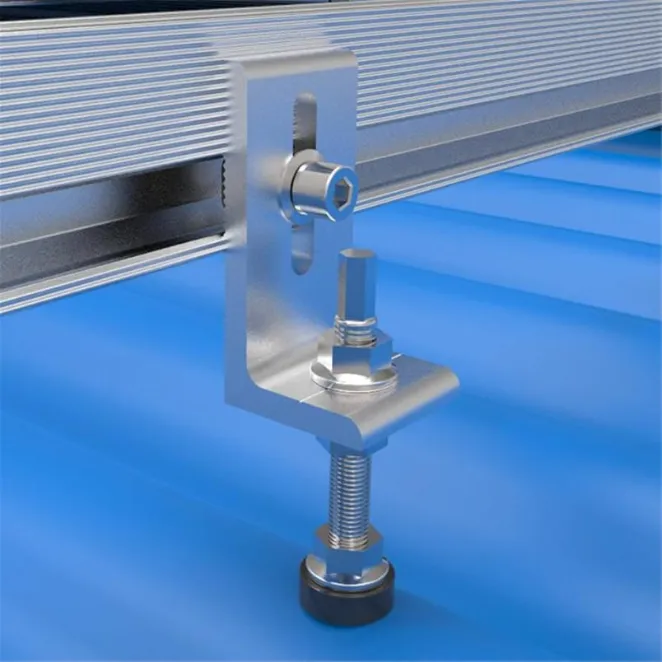

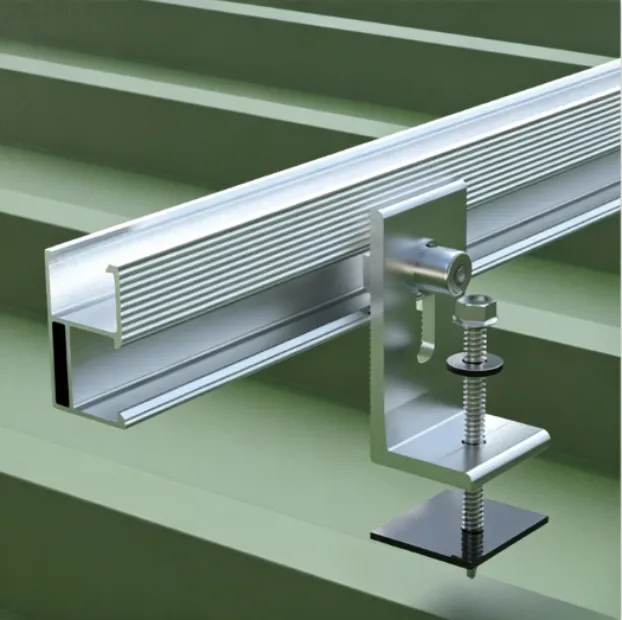

Estructura de pie en L de montaje solar

El pie PV L es un soporte en ángulo recto que se utiliza en sistemas de montaje solar para conectar rieles fotovoltaicos con estructuras de soporte. Transfiere cargas mecánicas de los módulos solares y rieles al techo o los cimientos.

La ruta de carga típica es:

Módulo solar → Riel → Pie en L → Estructura de techo / Cimentación

La base horizontal se fija a la superficie de soporte, mientras que el tramo vertical se conecta con el carril solar mediante pernos. El diseño ranurado permite ajustar la posición durante la instalación, mejorando la alineación del riel y la compatibilidad con diferentes condiciones del techo.

Tratamiento de materiales y superficies

Aleación de aluminio 6005-T5

Los pies en L de montaje solar se fabrican principalmente con aleación de aluminio 6005-T5, que ofrece un equilibrio de resistencia, diseño liviano y resistencia a la corrosión.

La superficie anodizada forma una capa protectora de óxido que mejora la resistencia contra la humedad, la oxidación y la exposición ambiental al aire libre. Para aplicaciones en ambientes costeros o altamente corrosivos, se pueden seleccionar alternativas de acero inoxidable según los requisitos del proyecto.

Características del producto

Diseño de conexión ajustable

El diseño de ranura integrada permite un posicionamiento flexible entre el pie en L y el riel solar, lo que ayuda a mantener la alineación entre diferentes estructuras de montaje.

Construcción de aluminio ligero

La estructura de aleación de aluminio reduce el peso de los componentes y al mismo tiempo mantiene la resistencia mecánica necesaria para las aplicaciones de montaje fotovoltaico. Esto lo hace adecuado para proyectos solares a gran escala donde el peso de los componentes y la eficiencia de la instalación son consideraciones importantes.

Compatibilidad ferroviaria

Los pies en L de montaje solar son compatibles con los perfiles de riel fotovoltaico de uso común, que incluyen:

· Rieles de aluminio de 41×41 mm.

· Rieles de aluminio de 41×62 mm.

· Sistemas ferroviarios personalizados

Características de rendimiento

Soporte de carga estructural

El rendimiento de carga de un pie en L para montaje solar depende del grado del material, el grosor, las dimensiones, el método de fijación y el diseño del sistema.

Los sistemas de montaje fotovoltaicos típicos que utilizan pies en L están diseñados para aplicaciones con velocidades de viento de hasta 60 m/s y cargas de nieve de alrededor de 1,4-1,5 kN/m². El rendimiento real depende de los cálculos estructurales y las condiciones ambientales específicos del proyecto.

Resistencia a la corrosión

La combinación de sujetadores de aluminio anodizado y acero inoxidable proporciona resistencia a la corrosión para aplicaciones fotovoltaicas en exteriores a largo plazo. La selección adecuada de materiales ayuda a reducir los riesgos de corrosión causados ​​por la exposición ambiental y los problemas de compatibilidad de los metales.

Proceso de fabricación

Los pies en L de montaje solar se fabrican mediante procesos que incluyen estampado, procesamiento de extrusión y mecanizado CNC.

Para una producción estándar de gran volumen, el estampado proporciona dimensiones consistentes y una fabricación eficiente. El mecanizado CNC se utiliza para diseños personalizados, dimensiones especiales y requisitos de bajo volumen.

La calidad de fabricación se centra en:

· Precisión dimensional

· Precisión de ranuras y agujeros

· Consistencia del tratamiento superficial

· Integridad estructural

El proceso de anodizado mejora el rendimiento de la superficie de los componentes de aluminio al mejorar la dureza, la resistencia a la corrosión y la resistencia a la intemperie.

Aplicaciones

Sistemas solares de techo metálico

Los pies en L de montaje solar se utilizan ampliamente en techos de metal trapezoidal y corrugado. Su estructura compacta permite conectar los carriles fotovoltaicos directamente a las estructuras de soporte del tejado mediante sujetadores adecuados.

Sistemas de techo con junta alzada

Para techos con junta alzada, las patas en L se pueden combinar con abrazaderas para techo para proporcionar una conexión de riel sin penetrar directamente la superficie del techo.

Sistemas de techo de concreto

En techos de concreto, se pueden instalar pies en L con bases de montaje o anclajes adecuados para conectar rieles fotovoltaicos y soportar módulos solares.

Estructuras solares montadas en el suelo

El pie en L para montaje solar también se puede utilizar en sistemas solares montados en el suelo donde se requieren conexiones de riel ajustables y componentes de montaje compactos.

Cómo seleccionar pies en L de montaje solar

Selección de materiales

Para aplicaciones fotovoltaicas estándar, comúnmente se selecciona la aleación de aluminio 6005-T5 con tratamiento anodizado debido a su relación resistencia-peso y resistencia a la corrosión.

Para áreas costeras, entornos industriales o lugares con mayor exposición a la corrosión, se puede seleccionar acero inoxidable u otros materiales resistentes a la corrosión.

Selección de espesor

El espesor final debe seleccionarse según los requisitos de carga del sistema, las condiciones del techo y el diseño de montaje.

Selección de dimensiones

Las dimensiones del pie L deben coincidir con el sistema de riel solar y la estructura de instalación. Los parámetros importantes incluyen el tamaño de la base, la altura vertical, la posición de la ranura y el diseño del orificio de montaje.

Se pueden desarrollar dimensiones personalizadas de acuerdo con diferentes estructuras de montaje solar.

Guía de selección rápida

Preguntas frecuentes

P1. ¿Qué es un pie L de montaje solar?

Un pie en L de montaje solar es un soporte de aluminio en forma de L que se utiliza para conectar rieles fotovoltaicos con estructuras de techo o cimientos de montaje. Sirve como componente de conexión clave en sistemas de montaje solar.

P2. ¿Qué material se utiliza para los pies PV L?

La mayoría de los pies PV L están hechos de aleación de aluminio 6005-T5 debido a su resistencia mecánica, propiedades livianas y resistencia a la corrosión.

P3. ¿Dónde se utilizan los pies L?

Los pies en L de montaje solar se utilizan comúnmente en sistemas de techos metálicos, instalaciones solares en techos de concreto, estructuras fotovoltaicas montadas en el suelo y proyectos fotovoltaicos comerciales.

P4. ¿Se pueden personalizar los pies en L de montaje solar?

Sí. Las dimensiones, el grosor, el diseño de la ranura, el tratamiento de la superficie y los métodos de conexión se pueden personalizar según las diferentes estructuras de montaje solar.

P5. ¿Cuál es la vida útil esperada de los pies en L de aluminio?

Cuando se seleccionan adecuadamente con materiales adecuados, tratamiento de superficie y componentes de montaje compatibles, los pies en L de aluminio anodizado pueden cumplir con los requisitos operativos a largo plazo de los sistemas fotovoltaicos.

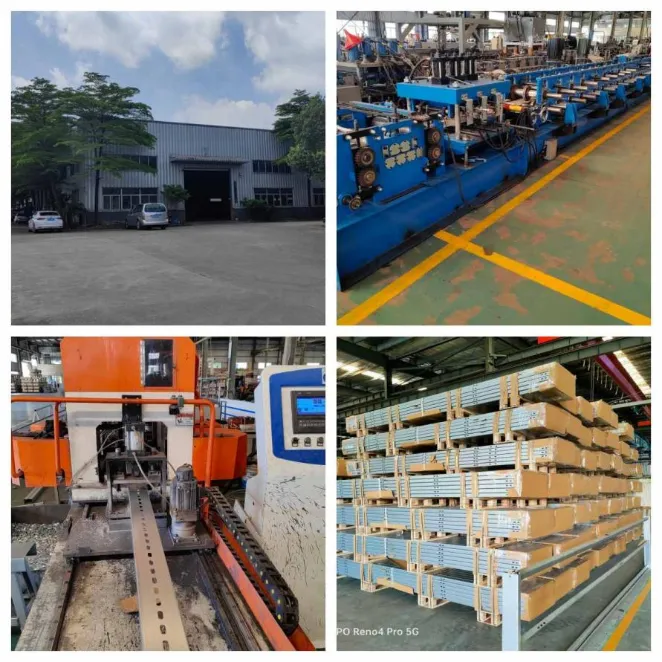

Control de fábrica y calidad

Xiamen Honor Energy produce accesorios de montaje solar mediante procesos de fabricación controlados, que incluyen inspección, conformado o mecanizado de materias primas, tratamiento de superficies y verificación de calidad final.

El control de calidad se centra en la consistencia del material, la precisión dimensional, la calidad del tratamiento de la superficie y el rendimiento del producto.

Las opciones de embalaje incluyen la exportación de tarimas de madera y tarimas de acero para proteger los componentes durante el transporte.

Certificaciones

Xiamen Honor Energy sigue estándares de gestión de calidad para la producción de componentes de montaje solar, que incluyen:

· Sistema de Gestión de Calidad ISO 9001

· Requisitos de cumplimiento relacionados con CE

· Referencias del estándar JIS
